Пакет Viessmann для гелиосистемы с двумя коллекторами Vitosol 200‑F SVK, бойлером и обвязкой

На фоне постоянного роста цен на топливо солнечные коллекторы могут помочь сэкономить на нагреве воды для ГВС летом или отоплении в межсезонье, ведь они получают тепло от бесплатного источника — солнца. Однако первоначальные вложения в оснащение системы гелиоколлекторов достаточно высоки. Viessmann даёт возможность снизить расходы на покупку оборудования для гелиосистемы — компания предлагает готовый пакет с двумя плоскими солнечными коллекторами Vitosol 200‑F SVK, бойлером и обвязкой в комплекте.

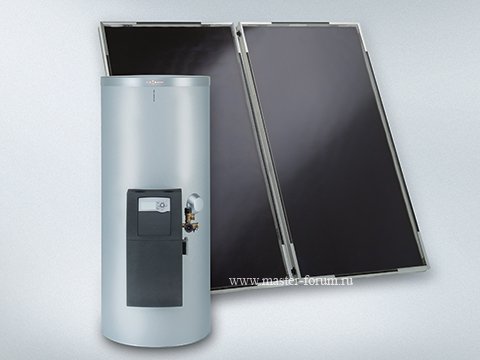

Готовый пакет Viessmann для гелиосистем включает два солнечных коллектора Vitosol 200‑F SVK, бойлер, обвязку, теплоноситель Antifrogen L

Пакетное решение выгодно по многим причинам. Во‑первых, его стоимость на 40 % ниже, чем цена входящих в него компонентов по отдельности. Во‑вторых, пакет — это готовый для монтажа набор. В‑третьих, все компоненты оптимально сочетаются друг с другом, поэтому не потребуется тратить время на подбор отдельных частей системы, проверки на совместимость, расчёты и т. д.

Основу пакета составляют два вертикальных плоских гелиоколлектора Vitosol 200‑F SVK. Их конструкция адаптирована для работы в составе пакета — они оснащены медными змеевиками без прямой собирающей трубки, которая обычно служит для формирования больших гелиополей. Коллекторы подключены к контуру параллельно, поэтому не оказывают влияния на гидравлические характеристики друг друга. В один из коллекторов встроена гильза с датчиком температуры, передающим данные на контроллер системы.

В коллекторах реализован ряд технологий, повышающих эффективность их работы, в том числе при снижении температуры уличного воздуха. Рифлёное антибликовое стекло с низким содержанием свинца пропускает внутрь больше солнечных лучей, чем обычное, а высокоселективное покрытие абсорбера позволяет лучше поглощать тепло. Корпус выполнен из алюминиевого профиля. Увеличенный слой теплоизоляции (толщиной до 65 мм) снижает теплопотери.

В пакет также включён бойлер, который представляет собой стальную эмалированную ёмкость объёмом 250 л с бивалентным теплообменником. Один теплообменник подключён к контуру гелиоколлекторов и нагревает воду за счёт полученной от солнца энергии, второй служит дополнительным источником тепла на случай, если эффективность коллекторов снизилась (например, под конец сезона или ночью). Этот второй резервный теплообменник можно подключить к котлу или другому теплогенератору.

Помимо коллекторов и бойлера, в пакет входит обвязка. В комплекте есть насосная группа с насосом с частотным управлением, а также расходомер, арматура для заполнения и промывки системы, воздухоотводчики для контуров гелиоколлекторов и бойлера, предохранительный клапан с давлением срабатывания 6 бар, расширительный бак. Функции управления выполняет контроллер Viessmann Vitosolic 100 SD1 или модуль SM1.

Vitosolic 100 SD1  — готовая автономная автоматика. Она анализирует температуру воды в бойлере и теплоносителя в контуре и способна оперативно выключить насос контура гелиоколлекторов, если вода в бойлере сильнее нагрета, — чтобы не расходовать тепло впустую на подогрев теплоносителя и коллекторов. И напротив, когда температура в контуре выше, чем в водонагревателе, система вернётся в рабочий режим. Vitosolic 100 SD1 способен также подключаться к автоматике котлов других марок и при необходимости блокировать их работу по нагреву воды для ГВС, если мощности гелиоколлекторов достаточно для поддержания требуемой температуры.

Модуль SM1 функционирует как дополнение к автоматике котлов Viessmann. В сочетании с контроллерами Vitotronic он позволяет не только управлять насосом контура гелиоколлекторов, но и поддерживает возможность расширения для работы с системой отопления.

В состав пакета входят и 20 л безвредного для человека незамерзающего теплоносителя Antifrogen L на основе пропиленгликоля.

Производительности данного пакета будет достаточно для ежедневного приготовления ГВС даже в средней полосе России в объёме порядка 200 л в течение тёплого периода года, как правило, с мая по октябрь.

Комплект крепления коллекторов на кровле заказывают отдельно, так как он зависит от типа и условий установки.

Технические характеристики оборудования:
Коллекторы: два коллектора Vitosol 200‑F SVK
Площадь коллектора/ апертуры: 2,18/ 2,02 м2
Температура стагнации (в режиме простоя): 210 °C
Габариты модуля (В×Ш×Г): 2066×1056×73 мм
Бивалентный бойлер: Vitocell 100‑B/-W (тип CVBA)
Объём бойлера: 250 л
Габариты бойлера: 1590×Ø631 мм
Дополнительные принадлежности: комплект подключения коллекторов, насосная группа, расходомер, арматура для промывки и заполнения системы, воздухоотводчики, предохранительная арматура, расширительный бак
Автоматика: Vitosolic 100 SD1 или модуль SM1 — на выбор
Теплоноситель: Antifrogen L с температурой кристаллизации –28 °С или –47 °С — на выбор
Производство: Франция
Цена пакета: от 195 000 руб. (на ноябрь 2015 г.)
