Jet: столяру и плотнику. Стационарная дисковая пила JPS-10TS, рейсмусовый станок JWP-16OS, вертикальный фрезерный станок по дереву JWS-34KX, стружкоотсос DC-1100A

Осенью 2011 года компания Jet выпустила целую серию новых станков для деревообработки, относящуюся к категориям профессионального или индустриального оборудования. Все новинки имеют варианты трёхфазного или однофазного подключения и предназначены скорее для заводов и крупных частных мастерских, так как обладают большим ресурсом и серьёзным запасом прочности.

Jet JPS-10TS
Стационарная дисковая пила (циркулярный станок)

ТИП: профессиональный
ПИТАНИЕ: трёхфазная или однофазная сеть
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (380/ 220 В): 3,2/ 2,4 кВт
МОЩНОСТЬ НА ВАЛУ (380/ 220 В): 2,0/ 1,3 кВт
ЧАСТОТА ВРАЩЕНИЯ: 4000 об/мин
ГЛУБИНА ПРОПИЛА (макс.): 80/ 54 мм
ШИРИНА ЗАГОТОВКИ (макс.): 760 мм
ДИАМЕТР ДИСКА: внешний — 250 мм, посадочный — 30 мм
НАКЛОН ДИСКА: 0–45 градусов влево
СТОЛ: размеры с расширениями — 1115.685 мм; высота — 820 мм
ДИАМЕТР ВЫТЯЖНОГО ШТУЦЕРА: 100 мм
ГАБАРИТЫ: 1524х685х1016 мм
ВЕС: 140 кг
ОСОБЕННОСТИ: отполированный чугунный стол; закрытая тумба; стопор для смены дисков; жёсткий упор
КОМПЛЕКТАЦИЯ: станок; диск (250 мм); параллельный упор; два чугунных расширения стола (слева и справа); угловой упор
ДОПОЛНИТЕЛЬНО: подставка с колёсами
ЦЕНА: 39 000 руб.

Стационарная циркулярка — один из основных столярных инструментов. В продаже можно найти разные пилы — от бытовых, весом в первые десятки килограммов, до неподъёмных промышленных. Столь же сильно разнятся и цены.

Новинка от Jet — тяжёлая профессиональная пила со штатным трёхфазным подключением и возможностью однофазного (с потерей мощности). Чугунный стол отполирован и снабжён двумя Т-образными пазами для углового упора и различных подвижных приспособлений, которые столяры изготавливают сами. Боковые расширения — тоже отполированные чугунные, и жёсткость у них не меньше, чем у основного стола.

Передняя и задняя направляющие рейки служат опорами для прочного и точного параллельного упора. Комплектный упор имеет квадратное сечение и высокую жёсткость, что обязательно для распиловки массивных деталей.

Но столяры ценят в пиле не только мощность, но также точность работы и настройки. Для этого у Jet JPS-10TS есть регуллировка параллельности Т-образного паза стола и диска, всё для юстировки углов наклона диска.

Тумба пильного стола закрыта снизу крышкой с патрубком для подключения пылесоса.

В общем, Jet JPS-10TS — очень точный и долговечный циркулярный станок под самый распространённый диаметр дисков, что ещё больше расширяет сферу его применения.

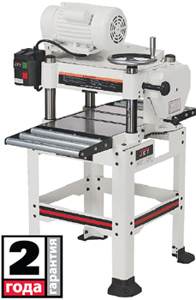

Jet JWP-16OS
Рейсмусовый станок

ТИП: профессиональный
ПИТАНИЕ: трёхфазная или однофазная сеть
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (380/ 220 В): 3,0/ 2,3 кВт
МОЩНОСТЬ НА ВАЛУ (380/ 220 В): 2,2/ 1,5 кВт
СКОРОСТЬ АВТОПОДАЧИ: 5 или 6 м/мин
ЧАСТОТА ВРАЩЕНИЯ ВАЛА: 4500 об/мин
ДИАМЕТР ВАЛА: 73 мм
КОЛИЧЕСТВО НОЖЕЙ НА ВАЛУ: 3
ГЛУБИНА СТРОГАНИЯ (макс.): 2,5 мм
ПАРАМЕТРЫ ЗАГОТОВКИ (макс.): ширина — 405 мм; толщина — 150 мм; длина — 300 мм
ГАБАРИТЫ: 700х650х800 мм
ВЕС: 215 кг
ОСОБЕННОСТИ: чугунный стол; 4 вертикальные стальные отполированные направляющие; роликовые удлинения для обеих сторон стола
КОМПЛЕКТАЦИЯ: станок; роликовые удлинения; шаблон для установки строгальных ножей; вытяжной патрубок (100 мм); инструмент для обслуживания
ДОПОЛНИТЕЛЬНО: строгальные ножи 410х25,4х3 мм
ЦЕНА: 49 000 руб.

Профессиональный рейсмус Jet JWP-16OS характеризуется чугунными станиной и строгальной головой, цепными приводами механизма подачи и регулировки высоты рейсмусования, верхним расположением асинхронного двигателя.

Рейсмусовый станок — второй по важности в столярном деле, и от него требуется, прежде всего, точность, которая выражается в параллельности сторон досок, их плоскостности и качестве поверхности. Всё это гарантируется очень жесткой станиной и использованием трёхножевого вала. Такой вал менее склонен к биениям, чем двухножевой, и обеспечивает лучшее качество.

Не менее важно удобство работы, так как прогонять тяжёлые и длинные доски через рейсмус зачастую приходится несколько раз, и эти операции мало поддаются механизации. У станка Jet и приёмный, и выходной столы состоят из трёх роликовых опор, не только облегчающих подачу заготовок, но и уменьшающих вероятность появления «ступенек» в начале и конце доски.

Следующие важные параметры станка — надёжность и долговечность. И тут у JWP-16OS всё в порядке — станина прочная, двигатель асинхронный. Кроме того, все основные узлы для возможности компенсации износа выполнены регулируемыми — настраиваются положение валов и строгальной головы, натяжение ремня и соединительной цепи. Регулируются и прижимные ролики («рябухи»): верхнее их положение рекомендуется для предварительного грубого строгания, а нижнее — для чистового.

Опоры станка могут быть прикреплены к полу. Для отвода стружки имеется внушительный 100-мм патрубок. Это более чем оправданно: рейсмус продуцирует опилки просто в грандиозных количествах, ведь в отличие от бытовых моделей мощности его двигателя хватает для съёма стружки на полную глубину строгания при любой ширине доски.

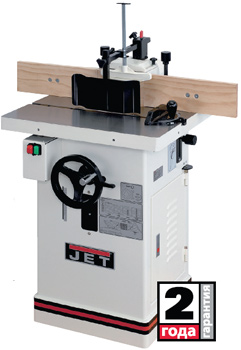

Jet JWS-34KX
Вертикальный фрезерный станок по дереву

ТИП: профессиональный
ПИТАНИЕ: трёхфазная или однофазная сеть
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (380/ 220 В): 4,3/ 2,6 кВт
МОЩНОСТЬ НА ШПИНДЕЛЕ (380/ 220 В): 2,3/ 1,5 кВт
ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЯ: 1700, 3500, 6000 или 8000 об/мин
ШПИНДЕЛЬ: диаметр — 30 мм; ход — 80 мм; цанги — 8 и 12 мм
ДИАМЕТР ФРЕЗ: до 180 мм
СТОЛ: размеры — 540х635 мм; высота — 830 мм
ГАБАРИТЫ (ДхШхВ): 640х635х990 мм
ВЕС: 145 кг
ОСОБЕННОСТИ: отполированный чугунный стол с продольным Т-образным пазом; асинхронный электродвигатель
КОМПЛЕКТАЦИЯ: станок; 2 цанги (8 и 12 мм); боковой и верхний прижимы; упор для заготовки; угловой упор; защитный кожух для концевых фрез; вытяжной патрубок (100 мм)
ДОПОЛНИТЕЛЬНО: шпиндель (32 мм); шлифовальный шпиндель с валами (25, 38, 50, 75, 100 мм) с втулками 80G; каретка с упором для фрезерования под различными углами
ЦЕНА: 69 000 руб.

Трудно перечислить все работы, которые могут быть выполнены на фрезерном станке: обработка кромок, пазов, галтелей, изготовление филёнок, шиповых соединений, подрезка кромок облицовочных материалов… И все это с гораздо большей точностью и повторяемостью, чем у ручного фрезера.

На станке реально обрабатывать любые заготовки — от маленькой крышки шкатулки до дверных косяков и больших филёнок. А мощный асинхронный двигатель в сочетании с эффективным удалением стружки делает стационарный фрезер практически индустриальным агрегатом, готовым к эксплуатации в несколько смен. Но он пригоден и для небольшой мастерской или столяра-одиночки, так как занимает достаточно мало места. Именно поэтому фрезерный станок Jet JWS-34KX предлагается в двух вариантах — для однофазной или трехфазной сети.

Высота стола — весьма распространённые 830 мм. Это очень удобно, ведь при правильном взаимном расположении станков в мастерской стол одного будет служить расширением для стола другого, что значительно облегчает работу с длинными заготовками в одиночку.

Высота вылета шпинделя регулируется маховиком, а частота вращения — перестановкой ремня (это более эффективный способ, чем электронная регулировка, так как двигатель всегда работает на максимальных оборотах с максимальной мощностью).

Как показывает практика, менять скорость приходится достаточно редко, тем более что максимальная — 8000 об/мин — рекомендована для фрез диаметром 70–80 мм, для более тонких её недостаточно. К слову, в больших мастерских обычно используют два фрезерных станка: один для крупных фрез, другой для мелких. Такой подход и износ снижает (что немаловажно для дорогостоящего оборудования), и работу ускоряет.

Дополнительное преимущество — приобретаемый отдельно шлифовальный шпиндель с валами под шлифцилиндры. С этой опцией станок превращается в шлифовальный, что иногда бывает весьма кстати. Шлифовать рекомендуется на минимальной скорости.

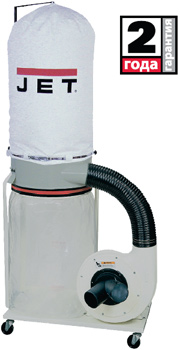

Jet DC-1100A
Стружкоотсос (вытяжное устройство)

ТИП: профессиональный
ПИТАНИЕ: трёхфазная или однофазная сеть
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ (380/ 220 В): 2,6/ 1,9 кВт
МОЩНОСТЬ НА КРЫЛЬЧАТКЕ (380/ 220 В): 1,5/ 1,1 кВт
ВОЗДУШНЫЙ ПОТОК: 1620 м³/ч
РАЗРЕЖЕНИЕ: 1700 Па
РАЗМЕР ПЫЛЕВЫХ ЧАСТИЦ: до 30 микрон
УРОВЕНЬ ШУМА: до 80 дБ
ОБЪЁМ МЕШКА: 200 л
ПАТРУБКИ: 2х100 мм
ГАБАРИТЫ: 835х450х1507 мм
ВЕС: 48 кг
ОСОБЕННОСТИ: крыльчатка из металла; установка мешка быстрозажимным хомутом; взрывобезопасный корпус
КОМПЛЕКТАЦИЯ: стружкоотсос; сменный верхний фильтр; 5 мешков для пыли; вытяжной тройник 2х100 мм
ДОПОЛНИТЕЛЬНО: шланг из ПВХ (5 м); оцинкованный зажим для шланга; фильтры (2 или 30 микрон); мешки для стружки
ЦЕНА: 19 000 руб.

Jet DC-1100A — стружкоотсос вертикального типа: воздух сначала проходит сквозь крыльчатку, а затем выходит через верхний фильтр-мешок.

Подобное устройство — необходимая принадлежность любой мастерской, оборудованной промышленными станками. Они производят огромное количество стружки и пыли, которое нельзя ни выпускать в воздух (иначе в мастерской всё быстро «спрячется» под слоем стружки), ни собирать промышленным пылесосом (объём его бункера — а это в лучшем случае 20 литров — рассчитан на электроинструмент и маленькие настольные станки).

Компоновка DC-1100A традиционна — станина на колесах, мотор с улиткой, два мешка. К достоинствам машины отнесём наличие трехфазного исполнения (380 В) и применение сменного верхнего фильтра с более тонкой очисткой, что пригодится при частой работе с экзотической древесиной.

Взрывозащищённое исполнение двигателя исключает риск воспламенения мелкой древесной пыли и увеличивает ресурс машины. Металлическая крыльчатка способна пропускать кусочки дерева, а тонкую, но длинную стружку она «рвет» на мелкие клочки, которые занимают меньше места в нижнем мешке. Он, кстати, крепится быстрозажимным хомутом.

Данный стружкоотсос способен одновременно обслуживать два станка, для чего в его комплекте предусмотрен тройник-разветвитель для воздуховода.

Более 300 дилеров по всей России. Дилера в Вашем городе можно найти на сайте www.jettools.ru

Автор: Алексей АЛЕСКОВСКИЙ
