Монтаж электрического тёплого пола Electrolux Multi Size Mat. Расчёт площади. Терморегуляторы и датчики температуры

Электрические тёплые полы завоёвывают всё большую популярность в России, и тому есть множество причин. Системы тёплого пола, выполненные в виде нагревательных матов, помимо прочих своих преимуществ, отличаются простым монтажом. Они не требуют заливки стяжки и могут быть уложены непосредственно в слой плиточного клея. Как правильно смонтировать электрический теплый пол, покажем на примере Electrolux Multi Size Mat.

ЧТО УСТАНАВЛИВАЕМ

Electrolux Multi Size Mat — двужильный нагревательный мат. В отличие от других матов он имеет эластичную тканевую основу, способную растягиваться. В результате его можно укладывать не только по прямой, как обычные маты на фиксированной основе, но и изгибать, придавать ему форму ромба или трапеции. Это особенно актуально, если помещение имеет сложную форму (с эркерами, нишами и т. д.), а также в тех случаях, когда требуется создать разные зоны обогрева или регулировать шаг укладки. Дополнительное преимущество — возможность использования под деревянные покрытия (паркет, ламинат) при растяжении Multi Size Mat на 35 % от номинальной длины.

Правда, при монтаже нагревательного мата нужно соблюдать и определённые правила. Multi Size Mat нельзя укладывать при нулевом растяжении. Своего номинального состояния мат достигает при растяжении на 10 %, в этом случае его мощность составит 150 Вт/м 2 (шаг между витками кабеля — 7,4 см).

Эластичная основа позволяет варьировать не только форму укладки, но и мощность тёплого пола. Так, если растянуть мат ещё больше, то расстояние между витками кабеля увеличится, а его теплоотдача на квадратный метр соответственно уменьшится. Минимально возможная мощность Multi Size Mat составляет 111 Вт/м 2 — при растяжении мата ещё на 35 % от номинального состояния (до 10 см между витками кабеля).

Нагревательный кабель имеет уникальную конструкцию греющих жил, которые навиты на сверхпрочную арамидную нить и имеют длину на 6 % больше длины кабеля. Это позволяет при растяжении или изгибе кабеля легко, без дополнительной нагрузки адаптироваться к изменению геометрии. Обе нагревательные жилы греющие, нагрузка равномерно распределяется на каждую из них, что увеличивает срок службы кабеля.

КОМПЛЕКТАЦИЯ

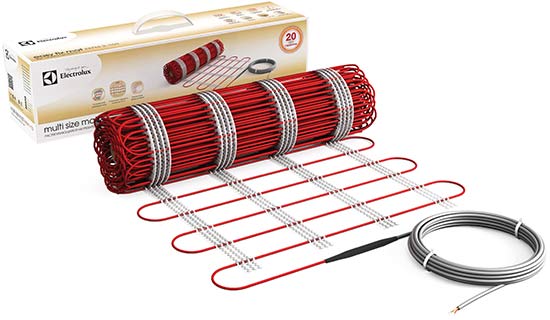

Electrolux Multi Size Mat поставляется готовым к монтажу комплектом, включающим нагревательный мат, гофрированную трубку для установки датчика температуры пола, заглушку для трубки, комплект самоклеющихся площадок (технология FastFix — быстрый монтаж мата за счёт фиксации в начальных и конечных точках), инструкцию по монтажу и гарантийный талон. Отдельно приобретается комплект терморегулятора с выносным датчиком температуры пола.

РАСЧЁТ ПЛОЩАДИ ТЁПЛОГО ПОЛА

Данная линейка «Электролюкс» включает нагревательные маты мощностью от 150 до 1800 Вт и площадью от 1 до 12 м 2. Чтобы определить, какой мат потребуется, вычисляем необходимую площадь обогрева. Для этого вычитаем из общей площади помещения площадь, занятую стационарно стоящей мебелью и бытовой техникой (под ней электрический тёплый пол укладывать нельзя, чтобы не допустить перегрева кабеля). Если обогреваемая площадь превышает 12 м 2, в помещении можно установить два и более нагревательных мата.

МОНТАЖ ТЕРМОРЕГУЛЯТОРА И ДАТЧИКА ТЕМПЕРАТУРЫ ПОЛА

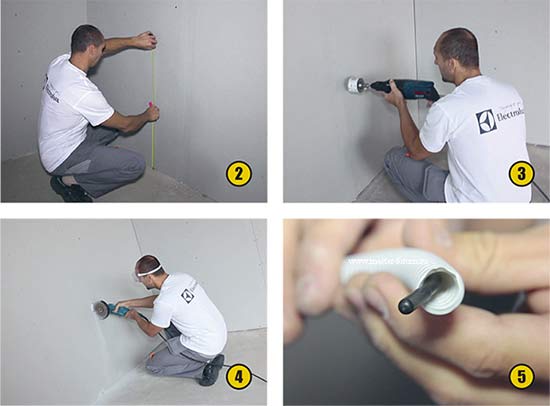

Выбираем место для установки терморегулятора (2). Расположить его можно в любом удобном месте, главное, чтобы он находился на высоте не ниже 30 см над полом. Если тёплый пол будут укладывать в помещении с повышенной влажностью (например, в ванной комнате), то терморегулятор нужно вынести в другое (сухое) помещение — коридор, холл и т. д.

Отмечаем выбранное место для монтажа терморегулятора и высверливаем отверстие в стене для его корпуса (3). От места расположения терморегулятора штрабим канавку сечением 2х2 см для прокладки коммуникаций — кабеля питания нагревательного мата и гофрированной трубы с датчиком температуры пола (4). При этом важно проследить, чтобы сечение кабеля питания соответствовало силе тока нагревательного мата.

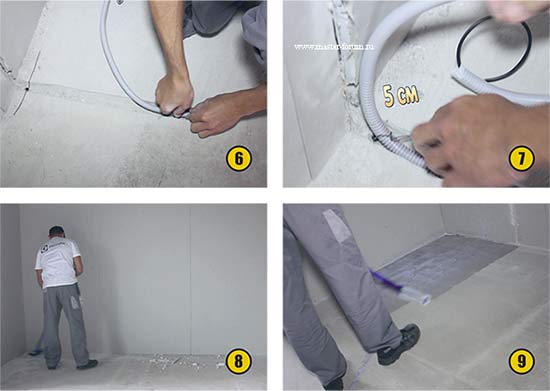

Выносной датчик температуры пола помещаем в гофрированную трубку — так, чтобы он располагался по всей её длине и выходил с другой её стороны (5). Окончание трубки с датчиком закрываем заглушкой, которая не допустит попадания раствора внутрь. Гофрированную трубку располагаем внутри ранее проделанной канавки и протягиваем до самого терморегулятора (6). На стыке пола и стены радиус изгиба трубы должен быть не менее 5 см, чтобы не допустить повреждения трубы и кабеля питания выносного датчика температуры пола внутри её (7). Когда все работы по укладке кабеля питания и трубы с датчиком пола завершены, заполняем канавку слоем цементного раствора.

ПОДГОТОВКА ПОВЕРХНОСТИ ПОЛА

Перед началом укладки нагревательного мата пол следует очистить от скопившегося строительного мусора (8). Затем поверхность пола покрываем грунтовкой — для лучшего сцепления с плиточным клеем (9). Размечаем зону укладки мата — с учётом того, что кабель нельзя укладывать под стационарно стоящей мебелью, сантехникой и бытовой техникой, которые будут препятствовать свободному теплоотводу. Нагревательный кабель должен располагаться на расстоянии не менее 5 см от стен и мебели и не менее 10–15 см от источников тепла (стояков и труб ГВС, систем отопления и т. п.).

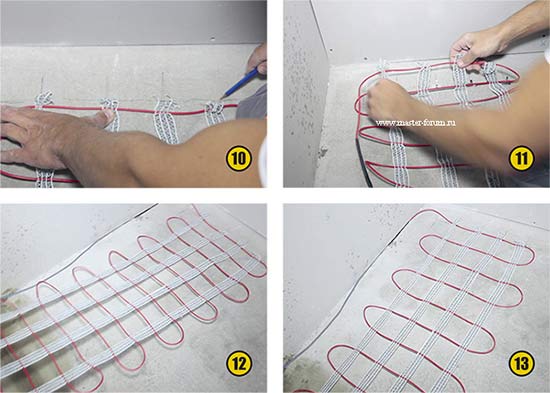

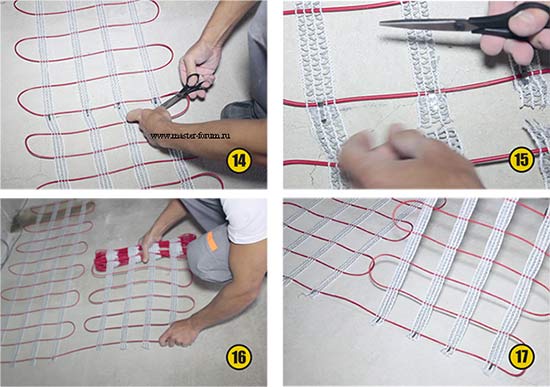

Отмечаем на полу места крепления мата (10). Первый виток кабеля фиксируем самоклеящимися площадками (11). Растягиваем мат (12, 13) до нужного нам значения (с учётом той мощности, которую хотим получить в итоге), фиксируем его в конечной точке (при помощи самоклеящихся площадок). Чтобы развернуть мат для укладки в обратном направлении, разрезаем тканевую основу (14, 15), сам нагревательный кабель при этом должен оставаться целым. Закрепляем первый виток нового ряда (16) и также растягиваем до нужного значения (17). При монтаже мата нужно следить, чтобы кабель не пересекался. Далее укладываем в подготовленную штрабу гофрированную трубу с датчиком пола внутри. Её нужно расположить на равноудалённом расстоянии от кабелей — для корректной работы датчика.

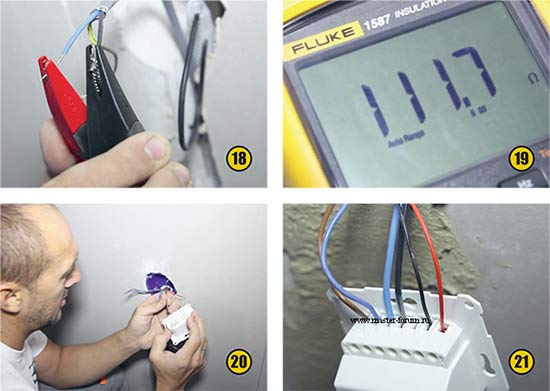

Затем тестируем работоспособность нагревательного мата. Сначала проверяем целостность мата — нет ли повреждений. При помощи специального прибора (мультиметра) измеряем сопротивление мата (18) и полученные показания сверяем с данными в инструкции (19). Подключаем терморегулятор к электросети и к нему подсоединяем кабели питания нагревательного мата и датчика температуры пола (20, 21), предварительно облудив их. На минуту включаем тёплый пол и проверяем работу системы. После подачи питания должен включиться терморегулятор — об этом будет свидетельствовать загоревшийся индикатор на корпусе — и начаться нагрев мата. После проверки вновь отключаем систему от питания.

В соответствии с гарантийными требованиями зарисовываем схему уложенного тёплого пола в приложении к инструкции, отмечаем там расположение не только кабеля, но также соединительной и концевой муфты, гофрированной трубки с датчиком и кабеля питания. Это позволит в будущем при проведении каких-либо ремонтных работ в помещении определить, где располагаются элементы системы, чтобы их случайно не повредить.

ОТДЕЛКА ПОЛА

Когда нагревательный мат уложен, закреплён по всей пощади и прошёл проверку на работоспособность, переходим к финишной отделке пола. Работать нужно в обуви с резиновой подошвой. Перед началом укладки плитки изолируем помещение от сквозняков.

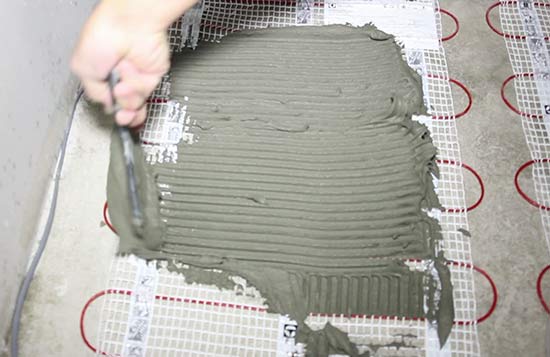

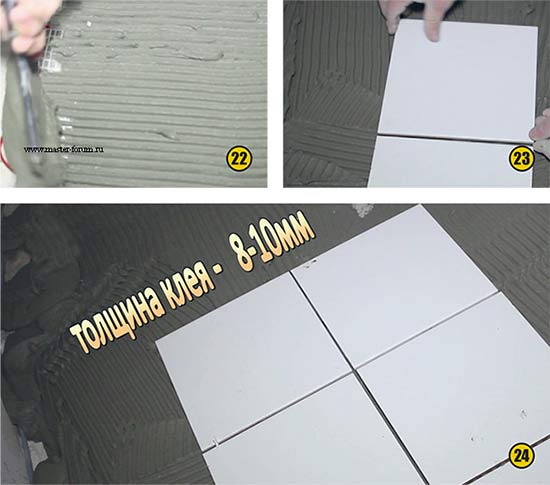

С помощью зубчатого шпателя наносим плиточный клей поверх кабеля, делаем это осторожно, стараясь не повредить кабель (22). Отделку пола производим постепенно, обрабатывая его небольшими зонами: сперва наносим на участок пола клей, затем кладём плитку и слегка нажимаем на неё, чтобы она вдавилась в клей (23). Толщина плиточного клея должна составлять 8–10 мм и покрывать мат полностью, без просветов (24). По завершении отделочных работ ждём, пока плиточный клей полностью высохнет. И только после этого можно начать пользоваться тёплым полом. Внимание: нельзя включать тёплый пол для ускорения высыхания плиточного клея или цементного раствора!

Мастер класс опубликован в журнале «Все для стройки и ремонта» серии «Потребитель» ВЕСНА 2014
