Музей отопления и канализации в Москве на Крутицкой улице, д. 2.

0
3850

Оказывается, в Москве есть «Музей отопления и канализации», на Крутицкой улице, д. 2. Забрел туда в прямом смысле случайно: заметил за забором части старинных механизмов, заглянул посмотреть, что там такое, и увидел табличку «музей».

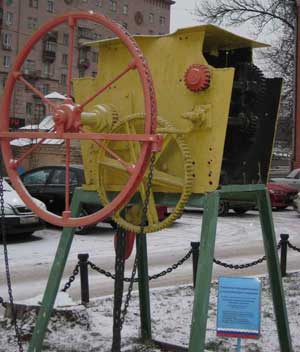

Ручная таль, установленная в Главной насосной канализационной станции в 1830-м году, грузоподъемность ее 550 пудов 1, 2 Замеченным мной механизмом оказалась ручная таль, установленная в Главной насосной канализационной станции в 1830-м году, грузоподъемность ее 550 пудов. Сам музей – довольно маленький, старине посвящено всего два зала скромных размеров, и еще два – современной канализации.
Ручная таль, установленная в Главной насосной канализационной станции в 1830-м году, грузоподъемность ее 550 пудов
 Макет водонапорной башни начала 19 века, оригинал разрушен большевиками в 1917-м году 3 Макет водонапорной башни начала 19 века, оригинал разрушен большевиками в 1917-м году.
Фотокопия указов Петра и Екатерины II 4 Фотокопия указов Петра и Екатерины II.
Водоснабжение Москвы вначале осуществлялось из Мытищинских ключей, вода шла по каналу и акведуку в Ростокино (сохранился), и затем на водонапорные башни.

Я заинтересовался темой и даже почитал литературу по этому поводу. Ниже привожу текст из книги “Чистая вода” (авторы Миклашевский Н.В., Королькова С.В.)

“В начале XIX в. водоснабжение Москвы было далеко не совершенно. Многие москвичи по старинке брали воду из колодца. В 1830 г. в городе насчитывалось 4813 небольших колодцев, но во многих из них вода была непригодна для питья. Кроме того, пользовались водой из Москва-реки. Эта вода развозилась по домам водовозами, а также; продавалась в мелочных лавках, где она «часто портилась в гнилых и вонючих кадках». Для хозяйственных нужд воду брали из многочисленных прудов: в Москве было 32 городских пруда и 277 обывательских.

Москвичи пользовались также водой Мытищинского водопровода, сооружение которого было начато в 1781 г. и закончено 28 октября 1804 г. Мытищинские ключи, из которых водопровод получал воду, находились в 22 верстах к северу от города. Они давали первоначально до 156 куб. фунтов воды в сутки. При населении города в 280 тысяч это составляло в сутки 20 бутылок на человека. Если принять во внимание наличие в Москве значительного количества рогатого скота и лошадей то станет ясно, что Мытищинский водопровод не мог полностью удовлетворить потребность в воде. От ключей Сокольничей рощи был проведен выложенный кирпичом подземный канал – Сокольнический водопровод. Он шел под Камер-коллежским валом, минуя Каланчевское поле, огибал Сухаревскую башню у Сретенки и шел дальше по направлению реки Неглинной до Трубной площади, отсюда по чугунной трубе – до Кузнецкого моста и вливался в Неглинный канал. Самотецкий и Неглинный каналы были сделаны открытыми, на них были устроены спуски и съезды для стирки белья и поения лошадей.

Мытищинский водопровод имел сложную историю. Как только был решен вопрос о передаче водоснабжения Городской думе, городской голова В. А. Черкасский обратился к известному тогда специалисту по водопроводному делу саксонскому инженеру Геноху с предложением дать свои соображения по улучшению водоснабжения Москвы. Естественно было, конечно, обратиться к А. И. Дельвигу, но здесь сказалось недоверие к русским инженерным силам. Генох, ознакомившись с Мытищинскими источниками, дал заключение, что из них можно получать по 9,3 млн. ведер в сутки. Городская управа решила произвести дополнительные гидрогеологические исследования в Мытищах, что и было выполнено в 1877-1878 гг. Н. П. Зиминым, который пришел к такому же заключению.

Однако в 1880 г. был вызван новый «варяг» – немецкий инженер Зальбах, который потребовал дополнительных гидрогеологических изысканий. Их опять произвел инженер Зимин под руководством геолога, профессора Московского университета Траутшольда. На основании этих исследований Зальбах заключил, что в Мытищах можно получать по 10 млн. ведер в сутки. В 1882 г. результаты проведенных изысканий были переданы Городской управой на заключение в отделение «Русскоготехнического общества», которое образовало комиссию под председательством А. И. Дельвига с участием специалистов-геологов, лично не заинтересованных в выводах. Комиссия, не производя новых исследований, а лишь проанализировав имевшиеся данные, отвергла выводы Геноха, Зимина и Зальбаха и признала возможным получать в Мытищах только 1,5 млн. ведер в сутки. Городская дума решила произвести расширение Мытищинского водопровода на эту мощность, но опять-таки стала искать для строительства иностранных концессионеров.

Энергия нового городского головы Н. А. Алексеева и его заинтересованное отношение к русским техническим силам дали делу другой оборот. В 1885 г. русским инженерам Шухову, Кнорре и Лембке было поручено произвести новые изыскания в бассейне Яузы, куда входят Мытищинские ключи, и составить проект устройства нового, расширенного Мытищинского водопровода. Такие исследования, проведенные в 1887-1888 гг., подтвердили, что из Мытищинских источников можно взять 1,5 млн. ведер в сутки. Решено было расширить водопровод на эту мощность, не прибегая к онцессионерам. Строителями были назначены русские инженеры Н. П. Зимин, К. Г. Дункер и А. П. Забаев, руководил постройкой городской голова Н. А. Алексеев, а общий надзор за строительством водопровода был возложен на специальную правительственную комиссию во главе с крупным инженером И. И. Рербергом. В 1892 г. новый водопровод вступил в строй.Водонапорные башни Вместо Сухаревой были построены водонапорные башни у Крестовской заставы. Вода в них поступала из Алексеевской промежуточной станции, из башен – непосредственно в городскую сеть и самотеком распределялась по городу. Протяженность городской водопроводной сети составляла 110 км. В 1896 г. расход воды из водопровода превысил его проектную мощность, а в перспективе потребность в воде возрастала в связи с устройством канализации. Был поднят вопрос об организации водоснабжения из более мощного источника – Москва-реки. В то же время началось более интенсивное использование Мытищинских ключей. В 1899-1901 гг. было осуществлено расширение водопровода до мощности 3,5 млн. ведер, правда, за счет некоторого ухудшения качества воды.

После 1919 г. Кузнецкий мост был уничтожен, а Самотецкий и Неглинный каналы покрыты сводами. Воду из водопровода раздавали в двух местах: на «Трубе» (теперь Трубная площадь) и там, где позднее был устроен Сандуновский фонтан (впоследствии Сандуновскиебани). Воду Самотецкого и Неглинного каналов черпали из выложенных диким камнем водоемов, а в некоторых местах на протяжении канала были устроены водоналивные колодцы. Так как этой воды не хватало, было начато строительство новых сооружений. По проекту, утвержденному в 1826 г., близ Сокольничей рощи, у села Алексеевского, было построено водоподъемное здание, откуда вода двумя паровыми машинами перекачивалась в резервуар емкостью 7 тыс. ведер, устроенный на втором этаже Сухаревской башни. Затем вода по чугунным трубам шла к пяти водоразборным колонкам – «фонтанам»: напротив Шереметьевской больницы (ныне Институт скорой помощи имени Склифосовского) и на Никольской площади (оба эти фонтана были открыты в 1830 г.); на Петровской площади, против театра (открыт в 1834 г.); на Воскресенской площади, против кремлевского сада; на Варварской площади, близ Воспитательного дома. Каждый фонтан давал по 40 тыс. ведер в сутки. От Шереметьевского фонтана вода была проведена в публичные Сандуновские бани, от Петровского – в резервуар у «Тюремной ямы», от Никольского – в бани на Театральной площади, в доме купца Челышова. По этому проекту водопровод должен был снабжать водой жителей девяти частей города: Городской, Тверской, Мясницкой, Пречистенской, Арбатской, Сретенской, Яузской, Басманной и Мещанской, т. е. районов, заселенных преимущественно привилегированными классами московского общества. С жителей этих частей был установлен особый сбор – 0,025% от стоимости дома.

Непосредственно в здание вода была проведена лишь в Кремлевском дворце, Воспитательном доме, городской тюрьме, городских рядах, общественных банях и государственных театрах. Остальное население пользовалось водоразборными колонками.
В 1850 г. были начаты работы по устройству двух водопроводов из Москва-реки. Первый – Москворецкий, у Бабьегородской плотины – поднимал 34 тыс. ведер к фонтанам на площадях Арбатской и Твер­ской (позднее они были уничтожены), у сада 4-й гимназии (бывший дом Пашкова) и на Трубной площади, а также к двум водоразборным колодцам – у Пречистенских и Петровских ворот. Второй водопровод – Замоскворецкий, у Краснохолмского моста – поднимал 100 тыс. ведер к фонтанам на площадях Зацепской, Серпуховской, Калужской, Полянской и на Пятницкой улице.”

Канализация заканчивалась на Люблинских полях аэрации, где стоки выливались на поля, там постепенно фильтровались в землю и подвергались биологическому распаду. Причем стоки подавались то на одно поле, то на другое, через год, когда вода уходила, поле использовалось под выращивание капусты и других овощей, после уборки на следующий год – опять сброс. Таким образом, поля использовались попеременно

 План развития водоснабжения 5 План развития водоснабжения.
 План канализации 6 План канализации. Старинных фотографий Люблинских полей аэрации нет, так как противогаз еще не был изобретен.
Вскоре воды из Мытищинских ключей стало не хватать, и было решено построить водозаборник на Рузе, и проложить водопровод. На предыдущем плане его трасса обозначена красной линией.
 Фото приемника 7 Фото приемника. Он примечателен тем, что там сохранилась единственная в Подмосковье паровая машина, но съездить туда пока не удалось.
 Теодолит середины 19 века 8 Теодолит середины 19 века.
 Инструменты того времени 9 Инструменты того времени.
 Как вы видите, двойной шарнир в плоскогубцах появился уже тогда 10 Как вы видите, двойной шарнир в плоскогубцах появился уже тогда.
 Схема современного водоснабжения Москвы 11 Схема современного водоснабжения Москвы, в которую входят: Вазузское, Рузское, Можайское, Озернинское, Иваньковское, Истринское водохранилища. А через реку Старица они связаны с Верхне-Волжским водохранилищем и озером Селигер.
 Очистка водопроводной воды 12 Очистка водопроводной воды, снизу вверх по схеме: сначала вода хлорируется, затем проходит через механический фильтр 2, затем насосы 3 (нижний ряд на схеме). Подают ее в озонатор 4, из озонатора вода попадает в установку с сульфатом алюминия и еще одним хлорированием 5. Оттуда в отстойник 6, где связанные сульфатом алюминия примеси выпадают в осадок (средний ряд). Затем в фильтр 7, и емкость 8, где в воду добавляются аммиак и хлор, образуя хлористый азот и обеззараживая воду, причем это соединение остается в воде довольно долго, исключая ее зацветание по дороге к кранам жителей, и последние – бассейн 9 и насосы 10 закачивают воду в водопровод (верхний ряд).
 Космофото очистной станции канализации в Гольяново 13 Космофото очистной станции канализации в Гольяново. Круглые резервуары сверху имеют диаметр больше 50 метров, а канал слева – сброс очищенной воды в Москву-реку.

Автор: Алексей Алесковский
январь 2009 года
