Сверлильные станки

Сверлильный, наверное, самый известный из всех станков. По крайней мере у кого ни спроси, то получишь близкий к истине ответ: для чего он служит и как выглядит. И он же — в рядовом исполнении — один из самых доступных: иная дрель стоит дороже. В этой статье рассмотрим агрегаты для мастерских и для домашнего использования (дома, на даче, в гараже). О сфере использования скажем так: непромышленное применение.

Как признаются представители специализированных фирм, продающих оборудование, ничего необычного в конструкции станков нет. И правда, некоторые модели слегка модифицируются, но несильно меняются по сравнению с аналогами 20-30-летней давности. А собственно, что менять? Все гениальное просто, и единственные доработки, по сути, связаны с безопасностью и удобством.

Различия станков касаются технических характеристик и качества изготовления.

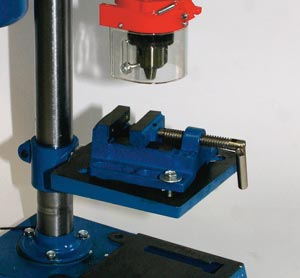

Из чего же состоит сверлильный станок? Начнем с основания. К сожалению, немногие производители указывают его площадь, видимо, полагаясь на то, что ее будет достаточно для «удержания равновесия», и никакие цифры не нужны. Однако эта информация может понадобиться при установке, да и вообще для спокойствия в отношении устойчивости хотелось бы знать размеры опоры, даже изготовленной из чугуна. По понятным причинам, в ней делают отверстия для болтов с целью жесткой фиксации на поверхности. К опоре крепят стойку (колонну) диаметром 5-7 см. Далее за стойку держится стол, меняющий положение вдоль по оси. Делают его, как правило, из чугуна, чтобы максимально снизить вибрации и тем самым увеличить точность работ. На столе закрепляют тиски (рис. 1) или дополнительный координатный стол.

Нередко стол можно наклонять в обе стороны на 45 градусов (рис. 2), а то и больше. Причем на рынке изредка встречаются модели, у которых этот поворот в состоянии сделать «сверлильная» конструкция, расположенная наверху стойки. Это будет полезно при работе с тяжелыми заготовками — обычно их трудно зафиксировать как следует и аккуратно повернуть на нужный угол. Сверление наклонного отверстия в высокой и неширокой детали тоже затруднительно без поворотного верха. Так что смысл в таком усложнении есть.

Верхняя часть состоит из асинхронного двигателя со шкивом на валу и сверлильного патрона на шпинделе со вторым шкивом. Шкивы соединяет клиновый ремень. Чаще всего моторы имеют мощность 350 и 450 Вт. Это примерно половина представленных в таблице моделей. Большинство работают от напряжения в 220 вольт, но у некоторых есть 380-вольтные аналоги. Шкивы сделаны таким образом, что перекидывание ремня с большего на меньший радиус позволяет менять скорость вращения сверлильного патрона. Обычно предусмотрено пять положений.

Увеличение числа передач до 12 и более достигается за счет наличия промежуточного (третьего) шкива, а в целом принцип неизменен. Сверху конструкции находится защитная крышка ремня, скрывающая шкивы. На ее тыльной стороне часто расположена схема–подсказка, как надо переставить ремень, чтобы получить нужную скорость.

Кстати говоря, не случайно использование именно ремня, а не зубчатого редуктора: в случае заклинивания он обеспечит проскальзывание. Сверлильный патрон удерживается по принципу конуса Морзе (обозначают МК2 или МК3 в зависимости от типа). Сам принцип такого крепления основан исключительно на зажиме всей внешней поверхности одного конуса внутренней поверхностью другого — это очень надежный и эффективный метод. Зажимают сверло обычным способом: при помощи кулачкового патрона, затягиваемого ключом.

Стандартный размер максимального диаметра хвостовика сверла 13 или 16 мм. Станки обеспечивают сверление в дереве, пластике, металлах. Низкие обороты выставляют для металлов и увеличивают для дерева. К примеру, нержавеющую сталь сверлом в 10 мм рекомендуется сверлить при 300 оборотах в минуту, пластик — при 1500, а дерево при 2000. Глубина отверстия регулируется за счет опускания шпинделя (рис. 3, пункт «ход шпинделя» в таблице), обычно это 50-80 мм. Естественно, под определенную деталь стол опускают или поднимают на нужный уровень.

Не редкость, если станок снабжен упором глубины сверления — это ускорит работу при необходимости сделать большое число одинаковых отверстий. Расстояние между опорой и стойкой мы обозначили в нашей таблице как вылет. Полезно также знать, какие по габаритам детали сможет «принять» станок.

КРУПНЫМ ПЛАНОМ
Станки Einhell — классический пример на рынке этого инструмента. Представители фирмы в России любезно согласились на встречу, раскрыли основные секреты, продемонстрировали работу моделей. Все станочки выполнены в фирменных серо-оранжевых тонах, внешне похожи друг на друга как братья, а различаются только размером. Технические характеристики тоже разнятся мощностью (от 350 до 700 ватт) и весом (от 16 до 80 кг для самой младшей и старшей модели соответственно). Типичный случай — SB 1020 — работа от 220 либо 380 вольт в зависимости от модификации. Другая характерная черта всех станков Einhell — основание, верхняя часть которого аналогична верхней части стола, то есть, отодвинув стол, на нее можно устанавливать громоздкие детали. Случается, что без данной особенности не обойтись, и это учитывают многие производители.

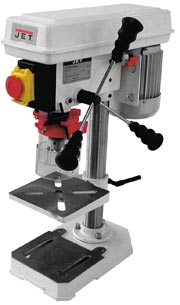

В этом обзоре нельзя не упомянуть инструменты Jet, известные отличным качеством. Обратите внимание на две новинки: JDP-8 L и JDP-10 L мощностью по 350 и 450 ватт соответственно. Представительство фирмы размещает на своем сайте расширенную информацию по оборудованию, включающую подробные инструкции на русском языке и монтажную схему со списком деталей. Таким образом, профессионал сможет узнать максимум о предмете своего интереса. У этих двух моделей есть упор глубины сверления с тонкой регулировкой, который избавит от лишней возни с замерами и прибавит уверенности, так как не позволит «пересверлить» заготовку.
Весьма необычны станки Metabo. Фирма-производитель — старый уверенный игрок на рынке электроинструмента — подходит основательно ко всему, будь то качественные цветные каталоги или удобное высокотехнологичное оборудование, и с заботой не только о работе, но и о работнике. Модель TB E 5014 внешне несколько отличается от характерных представителей. Изюминка, присущая только этой модели и схожей TB E 4512, — плавная регулировка числа оборотов 500-3000 и 400-4500 об/мин соответственно.
Среди однотипных конструкций встречаются и весьма необычные, например, 48-й «Корвет» компании «Энкор». Верхняя часть станка установлена на второй (поперечной) колонне, что позволило реализовать две дополнительные функции: регулировки вылета и угла сверления. Закрепив заготовку, легко просверлить ряд отверстий на одной линии (точность будет абсолютная). Опция наклона дополняет возможности стола, который тоже устанавливают под разными углами. Также нужно отметить 49-й «Корвет», у которого плавная регулировка частоты вращения. В основе механизма все та же клиноременная передача, но рабочий диаметр шкивов плавно меняется. Вариатор удобен не только непрерывным рядом передаточных чисел, но и удобством — ремень перекидывать не надо.

Полный вариант статьи (с таблицей представленных на рынке сверлильных станков) в формате pdf смотрите здесь:
