Сетевой 220‑вольтовый ручной фрезер Crown CT11023 — модульный инструмент с тремя сменными подошвами. Он несёт в себе некоторые компромиссы, как и любые универсалы, но для любительской столярки, возможно, оптимален! Рассмотрим его поближе! Мы провели тест, публикуем отзывы.
Crown CT11023
Сетевой комбинированный (вертикальный/ кромочный) фрезер
Комбинированный фрезер Crown CT11023 — интересный пример универсальной богатой комплектации, которая в принципе доступна для ручного фрезера. Три (!) различные сменные подошвы обеспечивают максимальное количество разновидностей работ, включая даже относительно редкие.
В комплекте — удобная прочная сумка
Собственно, первое, что мы видим, разглядывая покупку, — это сумка. Мощный прочный саквояж из ткани типа «кордура», с жёсткими вставками, позволяющими держать форму, на солидной молнии. Сумка вмещает фрезер с полным набором аксессуаров и, что очень важно, сохраняет некоторый запас пространства, даже если сваливать в неё предметы небрежно, а не «играя в тетрис». Производители нередко экономят каждый квадратный сантиметр материала, в результате чего сумкой некомфортно пользоваться — всё влезает с натягом, молнии трещат… У Crown CT11023 всё сделано грамотно, в сумке найдётся место даже для оснастки, не входящей в комплект!
Мы не станем утверждать, что производитель применил в этой модели какие-то уникальные инновационные решения. Нет — в этом инструменте всё достаточно традиционно, как и у других брендов. Главное достоинство модели — щедрая комплектация, позволяющая выполнять задачи нескольких инструментов, по сути, с помощью одного.
Основа набора — фрезерный модуль. Это 220‑вольтовый 710‑ваттный коллекторный двигатель в алюминиевом корпусе-«стакане», на валу которого смонтирован цанговый ключевой патрон с фиксатором для смены оснастки. Обработка металла, литьё пластика — всё очень аккуратно, практически безупречно. Но в компактности мотора кроется некоторое конструктивное ограничение — одно из тех, о которых мы упоминали выше. А именно — не слишком большая мощность двигателя. Для кромочного фрезера это нормально, а вот для вертикального, мощность которого обычно варьируется в диапазоне от 1200 Вт до пары киловатт, а то и более, — явно маловато. Впрочем, для любительского использования большой проблемой это не станет — нужно просто контролировать подачу на фрезах большого диаметра и снимать за один проход поменьше материала. «Конёк» этой модели не производительность, а чистота фрезеровки, её на хорошей оснастке обеспечивает высокая скорость вращения шпинделя — до 33 тысяч оборотов в минуту! Да и автоматическая стабилизация оборотов под нагрузкой компенсирует некоторый недостаток мощности.
На корпусе фрезерного модуля отштампована зубчатая линейная направляющая. Она работает с двумя из трёх имеющихся в комплекте Crown CT11023 опорных подошв. Две сменные цанги в комплекте позволяют использовать фрезы с наиболее распространёнными диаметрами хвостовиков — 8 и 6 мм. Пусковая кнопка простейшая, расположена сбоку, без каких-либо защит от случайного пуска, кроме небольшого «козырька» — пластмассового прилива на крышке корпуса. Сверху же корпуса находится колесо регулятора оборотов, управляющее ими в диапазоне от 13 000 до 33 000 в минуту. Причём это не простой тиристорный регулятор, а электроника с поддержанием заданного числа оборотов под нагрузкой.
Двигатель, как уже говорилось, традиционной щёточной конструкции. Запасные щётки идут в комплекте и меняются с помощью отвёртки легко, без разбора корпуса.
И вот наконец пришло время собрать всю компанию вместе. Помимо фрезерного модуля, в отряде числятся три сменных основа-ния-подошвы:
Полный коммплект
По умолчанию фрезерный модуль вставлен в подошву для вертикального фрезерования. Собственно, в ней модуль должен находиться и после окончания работы, поскольку в расчёте на это сумка и спроектирована. Смена же подошв занимает буквально несколько секунд и не требует инструментов.

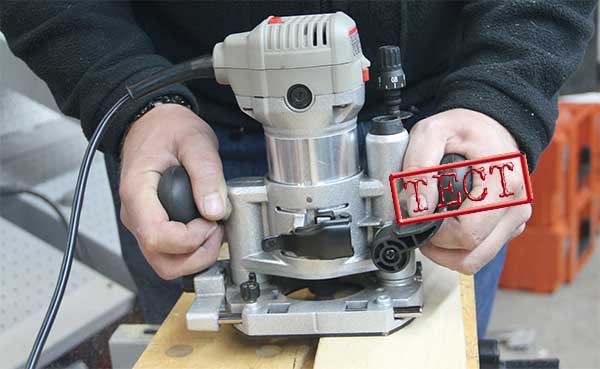

В варианте вертикального фрезера моторный модуль вставляют в гнездо подошвы и зажимают рычажком эксцентрикового фиксатора. Вышеупомянутая зубчатая линейная направляющая при этом не задействована. В такой конфигурации инструмент представляет собой классический «вертикальник» без каких-либо упрощений конструкции по сравнению с «моно-вариантами». Единственный «минус» — расположение кнопки включения на корпусе, а не на одной из боковых рукояток. Но поскольку это модульная система и фрезерный блок общий для нескольких вариантов подошв, по-иному сделать без радикального удорожания крайне сложно.
Ход вертикальных штоковых направляющих (кстати, защищённых от попадания опилок, вызывающих заедания хода) ограничивается упорным микрометрическим винтом. Сам ход не слишком большой, всего 38 миллиметров. Это меньше, чем у более мощных ручных вертикальных фрезеров, но достаточно для большинства любительских работ.
На подошве имеется регулируемый (а вот это необычно) трёхпозиционный «револьверный» упор для быстрого выбора заранее выставленных глубин погружения фрезы. Фиксируют заглубление рычажком кулачкового стопора — все решения простые, проверенные и типичные для этого класса инструментов!
Теперь переходим к следующему аксессуару из комплекта Crown CT11023 — подошве, превращающей фрезер из вертикального в кромочный. Это, по сути, такой же алюминиевый «стакан», как и в вертикальной подошве. Только там он служит частью «шасси», а тут — самостоятельный элемент.
Фрезерный блок вставляют в «стакан» и опять же фиксируют рычажком эксцентрикового зажима. Однако в этой конфигурации как раз задействована та самая отштампованная на корпусе фрезерного блока зубчатая полоса. На оси фиксатора в «стакане» закреплена шестерня, которая при вращении головки-маховичка перемещает двигатель с фрезой по «стакану» вверх и вниз для выбора глубины выхода фрезы за плоскость подошвы. После регулировки (которую легко осуществить в миллиметрах по нанесённой на корпус двигателя линейке-разметке) фиксирующий рычаг зажимается и фрезер готов к работе.
В комплекте фрезера идут два упора, необходимых как раз для работы его в формате кромочника. Это параллельный упор для работы по плоскости заготовки и роликовый упор для работы по кромке.
Третий аксессуар из саквояжа под названием Crown CT11023 — сменная подошва для работы фрезера в качестве наклонного кромочника, используемого в основном для снятия простых фасок. Это точно такой же «стакан», но с шарнирным основанием, которое фиксируется зажимными винтами-барашками на выбранный угол, — наклон допустим в пределах 45 градусов в одну сторону и до 30 градусов — в другую.
В «стакане» с наклонной подошвой моторный блок закрепляется так же, как и в прямом «стакане» — с шестерёнчатой регулировкой глубины и кулачковым зажимом.
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ
На практике Crown CT11023 показал себя очень хорошо. Небольшая масса в конфигурации вертикального фрезера (2,83 кг) не стала препятствием для точной работы — высокое качество изготовления и отсутствие пластика в сколь-нибудь нагруженных точках обеспечивает минимальные вибрации. Мощность двигателя, о которой уже несколько раз упоминалось, оптимально согласована с весом инструмента. В конфигурации кромочника с роликовым упором аппарат опять же не вызвал никаких нареканий — пользоваться им комфортно, и точность зачастую вполне достаточна даже без дополнительного самодель ного расширителя подошвы, который многие мастера делают для кромочных фрезеров такой конструкции, считая опору на менее, чем половину 90‑миллиметрового диска недостаточной. Впрочем, четыре винта впотай, крепящих к подошвам пластиковый диск-«галошу», позволяют в дальнейшем изготавливать любые дополнительные приспособления под любой тип работ, включая самодельный фрезерный столик с установкой инструмента фрезой вверх.
Тест провёл Евгений Балабас
Статья опубликована в объединённом выпуске «Осень-зима 2021» (№4’2021)
журналов «Инструменты» + «Всё для стройки и ремонта» + «GardenTools»
серии «Потребитель».
