Отопление коттеджа, АЗС, магазина конденсационным котлом Vaillant ecoVit VKK INT 366/4. Расчёт стоимости

0
1767

Эта система отопления рассчитана на большой коттедж или другие аналогичные по параметрам строения, например точки общепита, АЗС, магазины. Основные особенности — двухконтурное отопление, потребность в большом количестве горячей воды и возможность дальнейшего расширения всей системы. Для отопления выбран напольный конденсационный газовый котел Vaillant ecoVit VKK INT 366/4.

Технические характеристики котла Vaillant ecoVit VKK INT 366/4

  • ТИП: одноконтурный; с закрытой камерой сгорания; расширительный бак и циркуляционные насосы системы — опционально
  • ТЕПЛОВАЯ МОЩНОСТЬ (макс.): по отоплению — 10,7–36,4 кВт (50/ 30 °C)/11,0–34,0 кВт (80/ 60 °C)
  • ДИАПАЗОН МОДУЛИРОВАНИЯ ГОРЕЛКИ: 30–100 %
  • КПД (макс.): 107,0 % при температуре подающей/ обратной линии 40/ 30 °C
  • КПД (макс.): 97,0 % при температуре подающей/ обратной линии 80/ 60 °C
  • РАБОЧЕЕ ДАВЛЕНИЕ, отопление/ ГВС (макс.): 3/ 3 бар
  • ДИАПАЗОН ТЕМПЕРАТУРЫ ПОДАЧИ, отопление: 40–85 °C
  • ОСНОВНОЙ ТЕПЛООБМЕННИК: нержавеющая сталь
  • ДИАМЕТР ПОДКЛЮЧЕНИЙ: воздух/ дымоход (коаксиальное) — 80/ 125 мм; газ — ¾”; отопление и подающая линия водонагревателя — 1”
  • ГАБАРИТЫ (ВхШхГ): 1275х570х691 мм
  • ВЕС: 110,0 кг
  • ЦЕНА (с НДС): 134 910 руб. или €2371 (на 29.04.15)

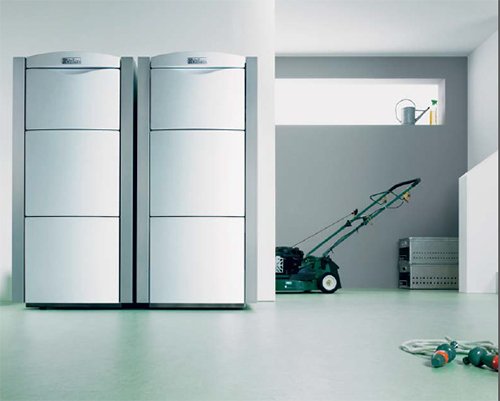

Газовый котел Vaillant ecoVit VKK INT 366/4 конденсационныйОснова системы — напольный конденсационный котёл со стальной цилиндрической камерой сгорания, расположенной вертикально (горелка установлена сверху). Обычно такие котлы выпускают в компактном «настенном» исполнении, но у моделей этой серии есть важное техническое отличие: большой объём котловой воды (серия Vaillant ecoVit включает в себя модели мощностью от 22 до 45 кВт, объём воды в котлах — от 100 до 85 л). Такое усложнение имеет своё объяснение: чем больше воды — тем равномернее распределяется тепловая нагрузка на элементы котла, соответственно, увеличивается срок службы. К тому же обеспечиваются оптимальные условия для управления параметрами работы горелки во всех режимах, включая переходные процессы и загрузку бойлера (у настенных котлов в эти моменты эффективность может заметно снизиться). В придачу к «штатному» регулятору в панель управления котлом реально встроить дополнительный модуль управления, который выбирают исходя из особенностей системы (гнездо для модуля встречается на многих котлах Vaillant, это, так сказать, «фирменная» особенность).

Бойлер косвенного нагрева тоже «с изюминкой», причём не одной. Модель Vaillant actoStor VIH K 300/2 объёмом 150 л, с послойной загрузкой: при включении сначала нагревается та вода, которая находится в бойлере сверху, затем — её нижние слои. Так что даже объём тут не очень важен: можно почти полностью выбрать горячую воду из бойлера, подождать несколько минут и снова получить некоторое количество горячей воды. Эта модель разработана специально для котлов серии ecoVit, котёл и бойлер адаптированы друг к другу, имеют сходные дизайн и размеры. Приготовление горячей воды производится во встроенном скоростном пластинчатом теплообменнике. Он, как и циркуляционный насос, и другие элементы арматуры, располагается в верхней части корпуса бойлера. Ещё один интересный элемент системы — защитный анод. Обычно для небольших ёмкостных водонагревателей используется «расходуемый» магниевый анод, который иногда требует периодической ревизии и замены. Здесь применён не требующий обслуживания титановый анод, подключённый к источнику питания. На «бытовых» водонагревателях это решение применяется редко. Стоимость бойлера — 100 200 руб. или €1761, анода — 11 892 руб. или €209, полного комплекта подключения водонагревателя к котлу (насос, трубы, арматура) — 23 443 руб. или €412. Vaillant также предлагает ряд устройств, относящихся «к водопроводу». Это группа безопасности водонагревателя, рассчитанная на давление до 10 бар, и комплект присоединительных труб для подключения бойлера к системе ГВС. Их цена — 5462 руб. + 8706 руб. или €96 + €153.

Для подключения к котлу газа и отвода конденсата потребуются следующие принадлежности: проходной газовый кран с противопожарной защитой (диэлектрической вставкой) и устройство слежения за минимальным давлением газа (2503 руб. + 2674 руб. или €44 + €47). Для отвода конденсата ещё нужны будут сливная воронка с сифоном (853 руб. или €15) и устройство нейтрализации конденсата (18 208 руб. или €320).

Обязательный элемент — дымоход. Состоит он как минимум из двух частей: адаптера для соединения котла и дымохода и базового комплекта, предназначенного для вывода через стену. В состав комплекта включены угловой отвод 87° (котёл конденсационный, поэтому труба должна идти с небольшим подъёмом «на улицу», чтобы конденсат стекал в котёл), труба длиною в один метр, декоративные розетки, уплотнительные и крепёжные детали. Цена этих элементов — 2731 руб. + 7169 руб. или €48 + €126.

«Отопительная» часть системы на два контура отопления включает в себя коллектор (гребёнку) на три контура, две подключаемые к нему насосные группы со смесителем и без смесителя и, разумеется, группу безопасности. Неиспользуемый контур коллектора в дальнейшем вполне может пригодиться, например, для организации тепловой завесы, подогрева вентиляции или бассейна. Общая стоимость всех этих узлов — 59 403 руб. или €275 + €437 + €260 + €72. Трубы и расширительный бак необходимого объёма подбирают индивидуально, в зависимости от особенностей системы.

Последнее, о чём стоит упомянуть, — устройства управления. Для поддержания независимой работы двух отопительных контуров и получения дополнительных возможностей управления «штатное» регулирующее устройство котла нужно дополнить «погодозависимым» регулятором calorMATIC 470 с датчиком наружной температуры (12 404 руб. + 1024 руб. или €218 + €18) и смесительным модулем Vaillant VR 61/2 (6600 руб. или €116), который управляет контуром со смесителем.

Обзор опубликован в объединённом выпуске «Весна 2015»
журналов «GardenTools»+»Инструменты»+»Всё для стройки и ремонта» серии «Потребитель»
