Мягкое тепло твёрдой стали или особенности стальных радиаторов отопления

В отличие от большинства видов радиаторов (алюминиевых, биметаллических, чугунных и значительной части стальных трубчатых) панельные не собирают из отдельных секций или блоков, а производят «целиком». Панель состоит из двух стальных листов, соединенных методом точечной сварки в определенных местах. Сваренные зоны разделяют внутреннее пространство между листами и таким образом формируют каналы для циркуляции теплоносителя. Радиатор может включать одну или несколько таких панелей. Для увеличения теплоотдачи и улучшения конвекции радиатора на панель могут также приваривать оребрение — рельефный «меандр» из стали.

Для панельных радиаторов разработана классификация типов, в которой первая цифра указывает количество панелей в конструкции, вторая — число рядов оребрения (например, 10 — радиатор с одной панелью без оребрения, 22 — с двумя панелями и двумя «меандрами»). Этой классификации придерживаются все производители.

Конструкция панельного радиатора позволяет размещать внутри него трубки транзитных теплопроводов, которые подводят воду в любую точку прибора. Поэтому для него легко организовать разные типы подключения к системе отопления — не только самое распространенное боковое, но и нижнее, в том числе центральное нижнее (для примера, у алюминиевых, биметаллических и большинства стальных трубчатых приборов нижнее подключение возможно только через первую и вторую секции радиатора). Благодаря такой особенности конструкции производители панельных радиаторов часто выпускают приборы с уже предустановленной терморегулирующей арматурой. Причем неважно, какой тип подключения реализован в такой модели — с помощью зонда теплоноситель подводят прямо к клапану.

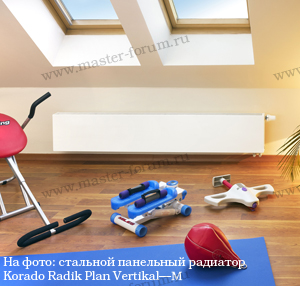

Типичный образец стального панельного радиатора обычно имеет рельефную поверхность — «профильную». Это естественный вид панели: «впадины» — места точечной сварки между каналами. Однако многие компании производят также радиаторы другого вида — с гладкой лицевой поверхностью. Традиционно их называют Plan (в переводе с немецкого — «ровный, плоский»). Наиболее распространенный вид панельного радиатора — горизонтально ориентированный, который активно используют для монтажа под оконными проемами, хотя существуют и более редкие модели в вертикальном исполнении.

Сталь — материал пластичный, поэтому панельные радиаторы не столь чувствительны к гидравлическим ударам, как алюминиевые или чугунные. Рабочее давление для «панельников» обычно составляет порядка 10 атм. С другой стороны, сталь подвержена коррозии, для нее губительна вода с растворенным кислородом. Поэтому важное значение для такого прибора приобретает pH-фактор теплоносителя — как правило, в пределах 8–9,5. Поэтому основная область применения панельных радиаторов — системы отопления с закрытым контуром, в которые не проникает кислород.

В силу строения панельных радиаторов легко создать конструкцию с пониженной долей теплоотдачи через конвекцию и повышенной — через излучение. Для этого прибор собирают из панелей без оребрения. Зачем это нужно? Для повышения гигиенических свойств. Такая модель меньше «гоняет пыль», в ней мало мест, где та могла бы оседать. Подобные радиаторы выпускают специально для помещений с повышенными гигиеническими требованиями, например для медицинских и детских учреждений. Приборы в этих случаях производят также без верхних решеток и боковых стенок, чтобы их было удобнее мыть.

Июль 2011 г.
