Деаэраторы и дешламаторы (сепараторы воздуха и грязи) в системе отопления

0
6036

На рынке имеется целый класс арматуры — сепараторы воздуха и шлама. Для каких целей они используются? Создание системы отопления требует немалых финансовых и временных затрат — на проектирование, подбор и приобретение оборудования, монтажно-наладочные работы и т. д. Но для долгой стабильной работы системы важно обеспечить её защиту от повреждений. Один из факторов, оказывающих на неё негативное влияние, — качество теплоносителя. Содержащиеся в нём примеси (воздух и механические частицы) могут спровоцировать коррозию и быстрый износ отопительного оборудования. При этом в отличие от других вредных примесей, например солей жёсткости, проблему воздуха и загрязнений нельзя полностью решить до заполнения системы. Поэтому удалять их из теплоносителя придётся в ходе эксплуатации. Для этих целей и разработаны сепараторы воздуха и шлама.

Деаэраторы и дешламаторы (сепараторы воздуха и грязи)

Сепараторы воздуха и шлама удаляют шлам (загрязнения) и воздух из теплоносителя

Воздух в системе отопления может послужить причиной целого ряда проблем. Одна из них — завоздушивание отдельных участков системы, которое приводит к её неправильной работе (например, воздушные пробки в приборах отопления снижают их теплоотдачу). Другая серьёзная проблема заключается в химическом составе воздуха, а точнее в содержащихся в нём кислороде (до 20 %) и азоте (до 70 %). Как известно, кислород — мощный окислитель, который, вступая в реакцию с некоторыми материалами, вызывает их коррозию и разрушение. В системе отопления могут быть самые разные компоненты, страдающие от коррозии, — например, теплообменники котлов, радиаторы, некоторые виды арматуры, трубы (если они выполнены из чёрной стали) и т. д. Коррозия способна вывести их из строя и спровоцировать аварию, а замена испорченного оборудования выльется в серьёзные финансовые траты. Кроме того, жидкость, насыщенная микропузырьками (здесь основная роль принадлежит азоту), провоцирует кавитационные повреждения движущихся частей в системе — например, им подвержены рабочие элементы циркуляционных насосов. Наконец, воздух вызывает шумы и вибрации в трубопроводах, что, конечно, для самой системы не так опасно, но создаёт дискомфортные условия для жильцов.

Учитывая то, что воздух всегда попадает в нашу систему (через неплотности соединений, при подпитке системы, в результате диффузионных явлений и т. д.), его необходимо постоянно удалять. Чтобы сделать это с высокой эффективностью, нужно учитывать его свойства.

Воздух (а точнее газы, из которых он состоит) может присутствовать в теплоносителе в разных формах — в растворённом виде, в качестве микропузырьков, циркулирующих вместе с жидкостью по контурам системы, в виде воздушных мешков, которые образуются из отдельных крупных пузырьков и скапливаются в верхних участках системы. Состояние воздуха зависит от двух факторов — температуры жидкости и давления. При повышении температуры растворённый воздух высвобождается и образует микропузырьки, при понижении — микропузырьки, напротив, переходят в растворённое состояние. Изменения давления влияют обратным образом: его уменьшение провоцирует образование микропузырьков, а увеличение способствует их растворению.

Растворённый воздух удалить из системы сложно. С этим способна справиться только ступенчатая вакуумная деаэрация. Проще обстоят дела с воздухом в виде крупных пузырьков — будучи легче воды, они склонны всплывать и скапливаться в верхних участках системы, откуда их реально удалить с помощью автоматических воздухоотводчиков. Однако и здесь есть нюанс — эффективнее всего пузырьки всплывают, когда жидкость неподвижна. Но в действующей системе отопления теплоноситель циркулирует с довольно высокой скоростью, и воздух, увлекаемый потоком, не может свободно подниматься вверх. Исходя из вышеперечисленного для эффективного удаления воздуха (деаэрации) нужно создать такие условия, при которых он будет преобразован из микропузырьков в крупные пузырьки и при этом не двигаться в турбулентном потоке.

Дешламатор FAR 2272 для работы с настенными котлами улавливает ферромагнитный шлам

Дешламатор FAR 2272 разработан специально для работы с настенными котлами. Его компактный корпус снабжён магнитной вставкой для улавливания ферромагнитного шлама
и поворотным креплением

Механические частицы грязи (иначе говоря — шлам) также представляют опасность для системы отопления. Они способны повреждать движущиеся части насосов и клапанов, засорять отверстия, провоцировать коррозию в местах отложения грязи и т. д. Особенно уязвим для механических загрязнений котёл. Когда шлам осаждается в топке, это не только уменьшает КПД котла, но и приводит к его локальному перегреву и, как следствие, к прогоранию. Поэтому дешламаторы рекомендуется устанавливать перед входом в котёл.

При этом не всегда шлам попадает в систему извне (при заполнении теплоносителем). Часть загрязнений образуется в системе уже в ходе эксплуатации. Одним из источников шлама в системе отопления являются металлические (как правило, стальные) элементы — радиаторы и конвекторы, трубы, арматура и пр. Подвергаясь воздействию кислорода, они ржавеют, от поражённой коррозией внутренней поверхности отслаиваются мелкие частицы и попадают в поток теплоносителя. Деаэрация теплоносителя позволяет замедлить эти процессы, но всё равно в системе следует предусмотреть возможность удаления загрязнений.

Проблема дешламации (улавливания и удаления механических загрязнений) имеет общие черты с проблемой деаэрации. Шлам более плотный, чем теплоноситель, поэтому в условиях неподвижной жидкости его частицы сами под действием силы тяжести опускаются. Но в функционирующей системе движущийся поток мешает осаждению шлама.

Получается, что для удаления механических примесей и воздуха нужно снизить скорость потока, чтобы в возникшей зоне покоя у них появилась возможность осесть или всплыть. Для создания таких условий и очистки теплоносителя в систему отопления устанавливают деаэраторы и дешламаторы (или, как их ещё называют, сепараторы воздуха и грязи, от англ. separation — разделение). Подобная арматура представлена в линейках некоторых производителей, таких как Flamco (серии сепараторов воздуха Flamcovent, Flamcovent Smart и сепараторы шлама Flamco clean и Flamco clean Smart), Caleffi (серии Discal, Discal-Dirt и Dirtmag), SpiroTech (деаэраторы Spirovent и дешламаторы SpiroTrap), FAR и др.

Евгений Дорошенко, ведущий инженер компании  «Главобъект Р»
Занимает ли удаление воздуха и шлама в системе один цикл или несколько? От чего зависит скорость и эффективность удаления примесей?

За один цикл удалить воздух из системы затруднительно, вода — сбалансированное вещество и вбирает в себя свободный воздух в разных частях системы (воздушных «карманов» избежать сложно даже при монтаже системы по всем правилам и ТУ). Скорость и эффективность удаления примесей зависят от скорости движения жидкости и количества циклов или проходов через сепаратор. Чем дольше сепаратор функционирует в системе, тем чище вода. Увеличение диаметра подключения позволяет достичь большего эффекта за счёт снижения скорости набегающего потока.

Комбинированный сепаратор Flamcovent Clean Smart удаляет воздух и шлам

Комбинированный сепаратор Flamcovent Clean Smart эффективно удаляет и воздух, и шлам, при этом не создавая гидравлического сопротивления. Поворотный крепёжный элемент упрощает его монтаж

ПРИНЦИП ДЕЙСТВИЯ СЕПАРАТОРОВ

Большинство сепараторов воздуха на рынке имеют схожие принципы работы, отражённые в их конструкциях. Корпус сепаратора представляет собой объёмную камеру (колбу), где расположен замедляющий потоки элемент особой формы. Отверстия для подачи теплоносителя в сепаратор располагают в нижней части колбы, чтобы сверху оставалось больше пространства для высвобождения пузырьков. Когда жидкость попадает в сепаратор, её скорость снижается, возникает зона покоя. В этих условиях пузырьки отделяются от жидкой среды и поднимаются вверх. Для удаления накапливающегося в сепараторе газа в верхней части корпуса предусмотрен автоматический поплавковый воздухоотводчик, он по мере необходимости открывается и стравливает воздух, а затем вновь закрывается. Важное преимущество сепараторов воздуха заключается в том, что они эффективно работают в функционирующей системе. Для удаления газа не требуется останавливать циркуляцию теплоносителя (как это необходимо для работы, например, ловушек для воздуха).

В качестве рабочего элемента, замедляющего поток жидкости в сепараторе, производители используют различные приспособления, причём каждая компания обычно имеет свои наработки и патенты в данной сфере. Так, в некоторых моделях роль элемента, замедляющего поток, играет свёрнутая крупноячеистая сетка особой конструкции (Caleffi) или нейлоновый картридж (FAR). Другую технологию использует компания SpiroTech: внутри сепараторов расположены специальные трубки с медной оплёткой, получившие название Spiro. Ещё один вариант рабочего элемента сепаратора разработала компания Flamco. В моделях этой марки установлены проволочные корзины, заполненные металлическими кольцами особой формы — PALL-кольцами. Помимо эффекта замедления потока и образования зон высокого и низкого давления в разных зонах колбы, кольца дают ещё и дополнительный эффект — соприкоснувшись с поверхностью кольца, пузырьки воздуха прилипают и сливаются друг с другом. Укрупнённые пузырьки легче удаляются сепаратором. Более того, проходя через отверстия в PALL-кольцах, поток разбивается на множество микропотоков, которые формируют зоны с различными скоростями и давлениями, что положительно сказывается на удалении микропузырьков.

Отдельно стоит упомянуть сепараторы, не имеющие в своих конструкциях рабочих элементов, замедляющих поток. Эти модели используют иной принцип — жидкость поступает в корпус через узкое сопло. В точке выхода поток находится под высоким давлением, однако, когда он попадает в широкую колбу, давление уменьшается. В этих условиях растворённый в теплоносителе воздух выделяется в виде пузырьков и всплывает. Такой принцип работы реализован в сепараторах шлама и воздуха серии Smart в линейке Flamco, имеющих нулевое сопротивление в системе.

Ещё один вариант конструкции сепараторов воздуха и шлама — так называемые центробежные модели. В них не используются замедлители потока механической природы, а принцип действия основан на подаче теплоносителя в колбу через патрубки, расположенные таким образом, чтобы потоки, двигаясь от входа в колбу к выходу, закручивались спиралью. В этом случае жидкость, обладающая большей инерцией, будет оттеснена к стенкам колбы, а более лёгкий воздух окажется в середине и сможет всплыть в виде пузырьков. В настоящий момент данный тип сепарации воздуха считается устаревшим в связи с применением более совершенных и эффективных способов.

Современные сепараторы воздуха отличаются высокой эффективностью — они удаляют большую часть воздуха, находящегося в системе в виде микропузырьков, за первый же проход теплоносителя через корпус деаэратора, а последующие циклы деаэрации позволяют свести содержание газов в системе к минимуму.

Принцип действия сепараторов шлама в целом такой же, как у деаэраторов, с той лишь разницей, что отделяемая фракция тяжелее воды, а потому процесс удаления протекает несколько иначе. Отверстия для подключения к системе в дешламаторах находятся в верхней части корпуса, так как частицы грязи будут оседать вниз. Попадая из потока в зону покоя в сепараторе, шлам опускается на дно и скапливается там. Периодически дешламатор придётся очищать от собранной грязи, для этих целей внизу подобной арматуры располагают дренажный клапан для слива жидкости. При открытии клапана наружу устремляется поток воды, а вместе с ним и шлам. А вот воздухоотводчик сепаратору грязи не нужен, поэтому у таких моделей его обычно нет. Исключение составляют комбинированные модели, о которых речь пойдёт ниже.

Несмотря на то, что эффективность удаления грязи сепараторами достаточно велика, производители работают над её повышением. Одним из направлений этой деятельности стала разработка сепараторов, в конструкции которых заложены магнитные элементы (в одних случаях они располагаются внутри колбы сепаратора, в других — снаружи). В результате такие приборы лучше задерживают загрязнения магнитной природы — например, частицы железа.

Магнитные элементы часто делают подвижными или вовсе съёмными — чтобы не затрудняли очистку сепаратора от загрязнений. При удалении шлама такой элемент убирают, чтобы создаваемое им магнитное поле не задерживало шлам и не мешало его выведению из колбы.

Также важно отметить преимущество сепараторов шлама перед другой арматурой, улавливающей механические загрязнения, — сетчатыми фильтрами. Оно заключается в малом, по сравнению с фильтрами, гидравлическом сопротивлении. Дело в том, что в фильтре рабочим элементом служит сетка с мелкими ячейками. Она пропускает жидкий теплоноситель, но если в нём содержатся частицы грязи размером больше, чем ячейки сетки, они будут задержаны фильтром. При этом некоторые частицы могут застрять в сетке и закупорить часть ячеек. По мере эксплуатации фильтра таких закрытых ячеек становится всё больше, что приводит к снижению пропускной способности фильтра и, как следствие, к увеличению гидравлического сопротивления и потери давления. Чтобы восстановить пропускную способность фильтра, его придётся периодически очищать, в случае некоторых моделей это будет означать остановку системы и снятие крышки фильтра для доступа к сетке. Засорение сетчатых фильтров — одна из частых причин аварийных вызовов, особенно в первый год эксплуатации системы.

У сепаратора шлама такой проблемы не существует. В нём нет мелкоячеистой сетки, которая могла бы забиться грязью — частицы свободно проходят через рабочий элемент сепаратора. Кроме того, степень очистки фильтра зависит от размеров ячеек сетки — более мелкие частицы шлама свободно пройдут через неё. Сепаратор же позволяет осаждать даже очень мелкие частицы грязи. Очистка дешламатора не нуждается в остановке системы, она требуется редко и занимает меньше минуты. А главное преимущество в том, что даже более чем наполовину заполненный шламом дешламатор не увеличивает гидравлическое сопротивление системы.

Сепаратор шлама SpiroTrap MB2 оснащён магнитной вставкой и поворотным креплением

Сепаратор шлама SpiroTrap MB2 оснащён магнитной вставкой, позволяющей лучше улавливать частицы магнитной природы. Поворотное крепление даёт возможность монтировать дешламатор на вертикальных и горизонтальных трубах

КОМБИНИРОВАННЫЕ СЕПАРАТОРЫ

Итак, сепараторы шлама и воздуха основаны на общем принципе действия — замедлении потока, при котором пузырьки всплывают, а шлам оседает. Разница только в конструкции. Но тогда возникает логичный вопрос: почему бы не объединить их функции, чтобы получить арматуру для удаления сразу и шлама, и воздуха? Получится комбинированный сепаратор, и таких решений, к слову, на рынке немало — они есть в линейках практически всех производителей деаэраторов и дешламаторов. У подобных сепараторов колба снабжена сразу и воздухоотводчиком — вверху, и дренажным краном — внизу. Правда, на этом конструктивные отличия гибрида от однофункциональных «сородичей» не заканчиваются. Если в дешламаторы воду подают ближе к верху колбы, а в деаэраторе — ближе к низу, то в комбинированном сепараторе патрубки расположены примерно на середине корпуса, отличающегося также большей, чем у обычных моделей, высотой. Это необходимо для того, чтобы обеспечить достаточную рабочую зону и для высвобождения и скопления пузырьков, и для погружения грязи.

Но если совместить функции дешламации и деаэрации так просто, зачем нужны раздельные модели? Ответ кроется в особенностях функционирования работающей системы отопления. Пузырьки лучше всего удалять в наиболее горячей точке системы, где высвобождение воздуха протекает активнее всего. Но это место — на выходе из котла — находится в самом начале цикла циркуляции теплоносителя, поэтому грязи здесь мало. Шлам попадёт в систему на более поздних этапах движения жидкости — при прохождении труб и радиаторов, наибольшее его количество будет содержаться в теплоносителе в конце цикла, перед входом в котёл. Однако к тому времени жидкость остынет, содержащийся в ней воздух растворится, а эффективность его удаления снизится. Получается, что оптимальные места установки арматуры для удаления воздуха и грязи — разные. Когда эти функции выполняют отдельные модели, дилеммы по поводу места не возникает: сепаратор воздуха монтируют на выходе из котла, а грязи — перед входом в котёл. И очистка теплоносителя от примесей будет протекать с высокой эффективностью. Но что делать с комбинированной моделью? Если поставить её в начало системы отопления — эффективность удаления шлама снизится, накопившийся шлам будет свободно поступать в котёл и может ему повредить. Если смонтировать в конце системы — удаление воздуха станет менее эффективным. В такой ситуации основным критерием выбора будет приоритет защиты котла от механических повреждений (тогда гибридный сепаратор ставят перед котлом) или системы — от кислорода и кавитационных эффектов (тогда имеет смысл установить модель после котла). Правда, если учесть стоимость компонентов системы, более важную роль начинает играть безопасность котла, поэтому чаще комбинированный сепаратор шлама и воздуха размещают в конце контура системы отопления.

С другой стороны, такие комбинированные сепараторы хорошо зарекомендовали себя в системах охлаждения, где их устанавливают в конце контура. В этой точке температура жидкости, уже отдавшей холод, наиболее высока, поэтому эффективность удаления воздуха максимальна.

Алексей Капитанов,  руководитель дивизиона Flamco компании ООО «Майбес РУС»
Если в системе уже предполагается установка автоматических воздухоотводчиков, зачем нужно предусматривать ещё и сепараторы воздуха?

Ответ на данный вопрос кроется в физических свойствах воздуха в системе. Учитывая разные базовые состояния, в которых воздух находится в системах отопления (растворённый в теплоносителе газ, микропузырьки, переносимые потоком, и крупные пузырьки, стремящиеся всплыть), выбирают и разные методы борьбы с этими проявлениями. Наличие сепаратора воздуха в системе не отменяет использование автоматических воздухоотводчиков, поскольку эти два типа оборудования решают в системе разные задачи. Воздухоотводчик удаляет только воздушные мешки, которые сформировались из всплывших и скопившихся в верхних точках системы крупных пузырьков, но микропузырьки он не сможет удалить из-за их малого размера (от 4 до 25 микрон) и скорости, с какой они движутся в потоке. А сепаратор воздуха, благодаря своей конструкции и принципу действия, очень эффективно удаляет микропузырьки из теплоносителя и тут же выбрасывает в атмосферу, достаточно быстро доводя их концентрацию в теплоносителе до минимальных значений. Поэтому и автоматические воздухоотводчики, и сепараторы воздуха (как классические, с системой PALL-колец, так и новейшие сепараторы серии Smart, не оказывающие сопротивления в системе), трудясь вместе, наиболее полно защищают наши системы теплоснабжения от негативного влияния воздуха.

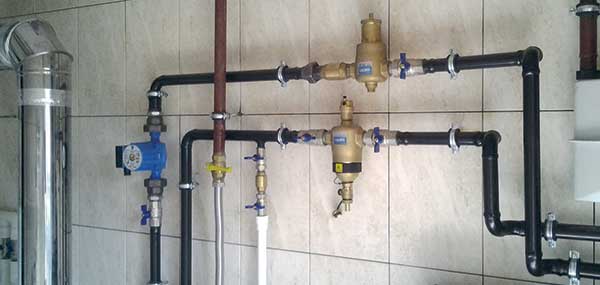

Деаэратор SpiroVent устанавливают на выходе из котла а дешламатор SpiroTrap MB3 - на входе в теплогенератор

Оптимальное место установки деаэратора — на выходе из теплогенератора, а дешламатора — на входе. На фото: SpiroVent
и SpiroTrap MB3

РАЗНООБРАЗИЕ СЕПАРАТОРОВ

Модели сепараторов, представленные на рынке, достаточно разнообразны как в плане конструкции, так и производительности.

Для небольших систем отопления представлен широкий ряд моделей в компактном исполнении с несколькими типами присоединительных диаметров (обычно производители предлагают в этом сегменте модели с резьбовым подключением от 3/4″ до 2″, иногда — с фитингами 22 или 28 мм). Подобные сепараторы, как правило, выполнены из латуни, хотя есть и образцы с корпусами из пластика. Некоторые производители дополняют линейки сепараторов моделями с изоляцией.

Сепараторы высокой производительности, предназначенные для обслуживания крупных тепловых узлов, чаще выполнены из стали. Подключают их или с помощью фланцевых соединений (для этих целей компании выпускают модели с фланцами на патрубках), или путём сварки с трубами напрямую (у таких сепараторов патрубки прямые, без фланцев). Модели этого класса могут быть выполнены в цельных или разъёмных корпусах. Последние адаптированы для работы в системах с повышенным содержанием загрязнений — съёмная часть позволяет разобрать сепаратор и очистить рабочий элемент или клапаны, если они засорились. Диапазон вариантов подключения у высокопроизводительных сепараторов обычно начинается с ДУ50 и заканчивается ДУ300, хотя у отдельных производителей есть модели с ещё большими присоединительными размерами.

Подавляющее большинство моделей сепараторов воздуха, шлама и комбинированных моделей выполнены из устойчивых к высокому давлению и температуре материалов, что позволяет использовать их в системах отопления с высокотемпературными контурами. Сепараторы допускают эксплуатацию в системах не только с водой в качестве теплоносителя, но и с незамерзающими теплоносителями — но при условии соблюдения указанной производителем концентрации антифриза.

Для деаэраторов и дешламаторов имеет значение расположение в пространстве. Чтобы отделённый от жидкости воздух поднимался к воздухоотводчику, а шлам опускался к дренажному отверстию, корпус устройства должен располагаться вертикально. Однако условия для укладки труб системы отопления в каждом случае свои, и участок трубы, на котором должен располагаться сепаратор, может оказаться как горизонтальным, так и вертикальным. Это вынуждает производителей включать в линейки продуктов сепараторы с разным расположением присоединительных патрубков. Существуют модели, разработанные только для горизонтальных или только для вертикальных труб, а также сепараторы с универсальными креплениями — они снабжены специальными поворотными элементами, которые легко развернуть для установки в определённом положении.

Гидрострелка Caleffi SEP4 объединяет в себе дешламатор, деаэратор и гидравлический разделитель

Гидрострелка Caleffi SEP4 объединяет в себе дешламатор, деаэратор и гидравлический разделитель, при этом её стоимость ниже, чем у всех трёх устройств по отдельности, а монтаж — быстрее

ГИДРОСТРЕЛКИ С СЕПАРАЦИЕЙ

Сепараторы шлама и воздуха — арматура узкой специализации, разработанная исключительно для удаления нежелательных примесей из теплоносителя. Однако принцип сепарации может быть реализован и в отопительном оборудовании другого рода — гидравлических разделителях (или, как их ещё называют, гидрострелках).

Основная функция таких разделителей — нормализовать гидравлические характеристики в системе отопления, где задействованы несколько насосов. Для этого гидрострелка подключена сразу и к подающей линии (через верхние патрубки), и к обратной (через нижние патрубки), внутри её корпуса нет сплошной перегородки, отделяющей эти потоки друг от друга. Это позволяет насосам работать одновременно, не мешая друг другу.

Корпус гидрострелки обычно имеет большой объём, поэтому он хорошо подходит для организации процесса удаления нежелательных примесей из теплоносителя. Потоки жидкости, поступающие в разделитель, замедляются, а давление снижается — эти условия похожи на те, что возникают в специализированных сепараторах шлама и воздуха.

Кроме того, в силу своего назначения гидрострелка располагается в достаточно удобном для деаэрации и дешламации месте — на отрезке трубопровода между котлом и распределительными коллекторами. Температура теплоносителя подающей линии здесь, на небольшом расстоянии от котла, ещё достаточно высока, чтобы обеспечить образование пузырьков и их удаление. В то же время поступающая в разделитель жидкость из обратной линии уже прошла цикл циркуляции по системе и собрала образовавшийся там шлам.

Всё это приводит к тому, что в гидравлическом разделителе активно протекают процессы высвобождения воздуха и осаждения шлама. По этой же причине гидрострелки обычно оборудованы автоматическими воздухоотводчиками и дренажными кранами — чтобы можно было легко удалить из арматуры скопившиеся газы и грязь. Однако некоторые производители пошли дальше и расширили функции своих гидрострелок, сделав из них также полноценные деаэраторы-шламоуловители. Для повышения эффективности удаления примесей в корпус такой комбинированной гидрострелки устанавливают элемент, снижающий скорость потока. Как и в случае сепараторов, производители используют рабочие элементы, выполненные по разным технологиям: с использованием PALL-колец, трубки Spiro, сеток и т. д. Дополнительное воздействие на шлам оказывают также магнитные вставки, которыми оснащены некоторые модели гидравлических разделителей (например, подобный продукт есть у Caleffi).

Гибридная гидрострелка с интегрированными функциями удаления воздуха и шлама способна заменить отдельные узкоспециальные деаэраторы и дешламаторы, но необходимо учитывать, что важную роль здесь играет расстояние от котла до разделителя, так как он него зависит температура теплоносителя и эффективность образования пузырьков. Если в силу каких-либо причин гидрострелка расположена вдали от котла (например, в крупных системах отопления с большой протяжённостью трубопроводов), эффективность удаления воздуха в ней может снижаться.

Статья опубликована в объединённом выпуске «Осень 2015»
журналов «GardenTools»+»Инструменты»+»Всё для стройки и ремонта» серии «Потребитель»
