Тест комбинированной (торцовочно-усовочной и циркулярной) пилы Felisatti NTF250RI (завод Felisatti в 2009 г. приобретен компанией «Интерскол»)

В 2009 году российская компания «Интерскол» приобрела итальянский завод Felisatti. Производственные линии Felisatti будут перевезены из Италии в Россию и смонтированы в подмосковном Быково на бывшем «Быковском электроинструментальном заводе» (БЭЗ), который получит название «Завод Felisatti» и займется выпуском станков под маркой «Интерскол». Кроме линий, компании «Интерскол» достался и складской запас продукции Felisatti. Один из ее представителей — торцовочно-усовочный станок NTF250RI — был предоставлен нам на тест. Его результаты мы предлагаем вашему вниманию.

Felisatti NTF250RI

Комбинированная (торцовочно-усовочная и циркулярная) пила

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 1200 Вт
ЧАСТОТА ВРАЩЕНИЯ: 4500 об/мин
ДИАМЕТР ДИСКА: внешний — 250 мм; посадочный — 20 мм
НАКЛОН РЕЗА: 0–45 градусов (влево)
ПОВОРОТ СТОЛА: 0–45 градусов (в обе стороны)
СЕЧЕНИЕ ЗАГОТОВКИ (ШхВ, макс.): при вертикальном резе на нижнем столе — 150х73 мм
ВЫСОТА ПРОПИЛА (макс.): на верхнем столе — 40 мм
ГАБАРИТЫ: 520х400х650 мм. Размеры верхнего стола: 300х470 мм
ВЕС: 22 кг
ОСОБЕННОСТИ: комбинированная пила (торцовочно-усовочная и циркулярная); асинхронный двигатель; ременная передача; электронная система плавного пуска; основание из легкого сплава; регулировка углов наклона без инструментов; выключатель с возможностью фиксации во включенном положении; патрубок диаметром 35 мм для подключения пылесоса
КОМПЛЕКТАЦИЯ: пила; пильный диск; параллельный упор для верхнего стола; инструкция на русском языке
ЦЕНА: 18 360 руб.

КОНСТРУЦИЯ: комбинированная пила — это многофункциональный инструмент, совмещающий точные распилы под прямым или любым другим углом с возможностью раскроя досок вдоль. При первом же взгляде на NTF250RI замечаешь ее основательность: литая из легкого сплава станина, литой же верхний стол с заметными снизу ребрами жесткости. Поверхность стола фрезерованная и шлифованная.

Винт регулировки наклона реза

Настройка торцовки достаточно проста. Сзади у нее есть трехлучевой маховик, который фиксирует наклон режущей «головы». Ослабив его, пильный узел наклоняют вручную, сверяясь с транспортирной шкалой, нанесенной справа. Ход тугой, никаких люфтов не ощущается, а большая площадь сопряжения узла поворота косвенно свидетельствует о долговечности этого механизма — люфты появятся очень и очень нескоро. На фото представлены маховик и шкала. Как видите, это очень прочный узел, дающий возможность точной настройки. Шкала нанесена на детали довольно большого диаметра, что обеспечивает точность установки угла распила. Самое правое положение — это прямой угол, так что при переходе от наклонного к прямому резу угольник не нужен.

Для достижения максимального угла наклона (45 градусов) нужно снять отсоединяемую часть левого вертикального упора (на фото она лежит рядом с пилой)

Угол реза по горизонтали (поворот в горизонтальной плоскости) настраивается еще проще: нужно нажать на педаль, расположенную снизу станины посередине, и повернуть пильный узел. И здесь ход тугой и плавный, как и должно быть в правильно подогнанных и долговечных механизмах. Выставление нужного угла очень простое: слева на поворотном круге — транспортирная шкала, а на станине — указатель, причем с дополнительной фиксацией на самых популярных у столяров углах усовки. Для перевода модели в состояние «циркулярный станок» надо опустить пильный блок и зафиксировать его в нижнем положении фиксатором, расположенным слева напротив двигателя. Как «циркулярка» NTF250RI тоже настраивается элементарно: регулируют вылет диска небольшим трехлучевым маховиком, который находится под главной рукояткой с выключателем. Точность этого механизма весьма велика, что пригодится для не описанного в инструкции, но хорошо известного столярам вырезания шиповых соединений при помощи «циркулярки», когда последовательными резами при постепенно переставляемом упоре сначала на одной детали выбирают паз, а затем на другой — шип. Для такой работы очень важна прецизионность задания высоты диска, чтобы дно паза и поверхность шипа были ровными.

Пиление на циркулярном станке подразумевает блокировку выключателя во включенном положении. Для этого на рукоятке пилы снизу предусмотрена стопорная кнопка.

Верхний стол относительно небольшой — 300х470 мм, однако вполне достаточный. На нем удалось точно распустить вдоль двухметровые доски толщиной 30 мм. Кстати, для облегчения этой процедуры предусмотрен роликовый упор, приобретаемый отдельно.

Большой вес пилы позволяет работать с заготовками без дополнительного прижима их струбцинами или крепления болтами к столу (хотя, конечно же, станки при возможности лучше жестко фиксировать). При пилении торцовка Felisatti уверенно стояла на месте, не стремясь никуда «уползти», что свидетельствует о крайне низком уровне вибрации.

В РАБОТЕ: при включении заметна работа системы плавного пуска — диск раскручивается до полных оборотов около двух секунд. Благодаря этому пила не просаживает сеть в момент включения, что очень важно, например, при строительстве сельского дома, где проводка бывает не очень надежной. Выход диска на максимальную частоту вращения хорошо слышен, и не следует пытаться опускать его на заготовку до полной раскрутки — это заканчивается поврежденной, а то и отброшенной заготовкой.

Судя по тому, что при распиловке толстого бруса обороты не падают (по крайней мере, на слух), пила, кроме мощного мотора, имеет хорошо спроектированный редуктор с высоким КПД и оснащена диском очень высокого качества.

Но плотницкие работы — не самое характерное применение для торцовки, ее обычно используют для точных столярных операций: изготовления рам, окон, обвязки филенчатых дверей и т.д. Тут нужна высокая точность, так как отклонения от заданного угла складываются, и рама может не собраться, или получатся щели. Поэтому решено было проверить именно четкость выдерживания пилой углов, что и является главным требованием к торцовке.

Для первого опыта по проверке точности установки 90 градусов по вертикали, распилили дощечку, поставленную вертикально, затем повернули одну из половинок на 180 градусов, сложили половинки по пропилу и проверили линейкой прямизну кромки. Инструмент блестяще выдержал этот тест: заводская настройка вертикальности реза абсолютно точная.

Следующий эксперимент — поворот стола на 45 градусов и изготовление прямоугольной или квадратной рамки. Выяснилось, что пила четко выдерживает угол 45 градусов: полученная рамка уверенно «свела концы с концами». К слову, для точного отрезания большого количества одинаковых по длине деталей в комплекте есть боковой упор, значительно облегчающий такую работу. Торцовка попала к нам на тест без него, но его роль с успехом исполнила деревяшка, прижатая к вертикальному упору струбциной.

Заметим, что при ряде точных работ пилу приходится дооснащать столом и задним упором с нулевым зазором, поэтому плоская поверхность вертикального упора очень важна — к ней удобно крепить вышеперечисленные приспособления.

Дальше решили проверить точность установки других углов, помня о том, что углы складываются. Выставили 20 градусов, взяли дубовую рейку — десять резов и готов правильный девятиугольник (на фото). Причем точность распила оказалась столь высока, что шлифовки торцов дерева почти не потребовалось. Впрочем, это неудивительно, так как диаметр поворотного стола довольно велик, а транспортирная шкала крупная и точная.

В процессе работы выработался и прием настройки торцовки: не включая ее, опустить пильный блок, нажать педаль и повернуть за верхнюю рукоятку. Вращать поднятую «голову» менее удобно, так как она имеет тугой ход.

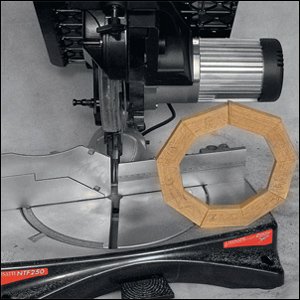

Полученный с помощью пилы правильный девятиугольник демонстрирует точность настройки усовочного механизма

Превращение торцовочной пилы в круглопильный (циркулярный) станок занимает буквально секунды: нужно опустить подвижную часть и нажать на стопор, фиксируя ее в нижнем положении.

Верхний стол имеет и параллельный упор, и расклинивающий нож, и защитный кожух. Работа с ним отличается от работы с любым другим циркулярным станком только тем, что стол поднимается на трех толстых цилиндрических направляющих, а не перекашивается на шарнире и опоре. Это позволяет четко выдерживать при пилении угол 90 градусов, что и подтвердилось в ходе опыта: двухметровые доски удается даже в одиночку довольно точно распустить на рейки.

Применение данной «циркулярки» для «пазорезания» и «шиподелия» немного осложняется трудностью доступа к болту, крепящему расклинивающий нож. Тем не менее рожковым ключом к нему подобраться все же реально, и тогда на пиле можно делать столярные соединения, например вполдерева.

Автор: Алексей Алесковский

Дополнительную информацию, в том числе, где купить станции Felisatti, можно получить по телефону горячей линии:
8 (800) 333-0330 (звонок по России бесплатный)

Октябрь 2009 г.
