Тест проекционных нивелиров: Geo-Fennel FL40-4Liner, Condtrol Cube/ 3D Compact/ Red 2D, Infiniter CL5/ CL2

Основной целью тестирования проекционных нивелиров было определение максимального рабочего расстояния, которое сейчас, по данным производителей, исчисляется десятками метров благодаря получившей распространение функции работы в паре с приемником излучения. Поэтому количество моделей, участвующих в тесте, невелико — пока что подобных нивелиров не очень много. Но они есть, их все больше, и, конечно же, очень интересно выяснить, действительно ли подобный прибор можно использовать для работы на открытых площадках, что еще недавно было уделом исключительно ротационных нивелиров.

Естественно, параллельно мы измеряли и точность построения плоскостей, благо методика уже отработана в предыдущих выпусках. Тем не менее кратко расскажем, как именно проводился тест.

Поскольку рабочая дистанция довольно велика (не менее 30 метров), испытания мы проводили на улице при условиях, близких к идеальным: температура воздуха +15 ｰС, низкий уровень освещенности (вечерние сумерки), отсутствие дождя, тумана и пыли. Поочередно установливали приборы на горизонтальную поверхность, включали режим проецирования горизонтальной плоскости и определяли максимальное расстояние, при котором приемник излучения (детектор) еще мог обнаружить отметку.

Для измерения точности провели небольшую предварительную подготовку — отметили две точки, находящиеся на одной высоте и удаленные на 20 м одна от другой. Далее каждый из приборов устанавливали максимально близко к одной из них, и измеряли превышения проецируемой прибором лазерной плоскости над каждой из точек. Разность превышений делили на расстояние между точками (в нашем случае это 20 метров) и получали величину погрешности построения горизонтальной плоскости в мм/м. Для приборов, в которых излучатель поворачивается относительно основания, цикл измерений повторяли 3-5 раз при разных положениях основания относительно штатива.

Подобным же образом определяли погрешность построения вертикальных плоскостей — с той лишь разницей, что реперные точки были закреплены не на стенах, а на полу и на потолке.

Geo-Fennel FL40-4Liner
Предоставлен компанией «ГеоТотал»

FL40-4Liner — многофункциональный лазерный построитель плоскостей. Новинка проецирует горизонтальную линию и три вертикальные, не смыкающиеся в зените. Угол между лазерными плоскостями 90 градусов. Точность построения плоскостей, по заявлению производителя, 0,3 мм/м. Однако у испытанного нами образца она оказалась значительно выше и составила 0,05 мм/м у горизонтальной плоскости и 0,2 мм/м у вертикальных.

Маятниковый компенсатор работает в пределах плюс/минус 3,5 градуса; при превышении этого предела раздается звуковой сигнал. Необычна конструкция замка компенсатора — для освобождения маятника нужно повернуть основание прибора относительно корпуса, одновременно включается и сам прибор. Если же нужно проецировать наклонные линии, прибор включают кнопкой на верхней панели, при этом маятник остается зафиксированным, а на верхней панели загорается большой красный индикатор.

В импульсном режиме при работе с детектором радиус рабочей зоны прибора составил 45 метров (это значительно лучше гарантированных производителем 30 метров).

Приемник лазерного излучения FR 55-M в стандартный комплект не входит, однако такой полезный аксессуар, безусловно, стоит приобрести.

Установочное приспособление позволяет закрепить прибор на штативе с резьбой 5/8˝ или на стене на трех гвоздях. Оно выполнено в виде чаши и снабжено горизонтальным лимбом (круговой шкалой от 0 до 360 градусов). Благодаря этому возможности прибора существенно расширяются, его можно использовать для замеров и разметки горизонтальных углов.

Condtrol Cube
Предоставлен компанией «Армада Лазерс»

Главное достоинство Condtrol Cube — электронная система самовыравнивания, в основе которой вместо маятника — высокоточные датчики положения с сервомоторами. Такая конструкция более устойчива к толчкам и сотрясениям — линия не «пляшет» по стенам даже при значительной вибрации. Рабочий диапазон системы ｱплюс/минус 3 градуса.

Для облегчения установки на верхней панели размещен круглый жидкостной уровень — при включении прибора он ярко подсвечивается зеленым цветом. Три мощные регулируемые ножки снабжены съемными резиновыми колпачками, позволяющими без опасений размещать нивелир на «деликатных» поверхностях. Также прибор можно установить на штатив — для этого в основании предусмотрено отверстие с резьбой 5/8˝.

Четыре лазерных излучателя позволяют строить круговую горизонтальную плоскость. Точность построения — 0,2 мм/м, результаты теста совпадают с заявленными значениями. Ортогональные вертикальные плоскости пересекаются в зените, каждая включается своей кнопкой (V1 и V2). Отвес включен постоянно.

Нивелир поворачивается относительно основания, винт точной наводки позволяет совместить вертикальную лазерную плоскость с заданной отметкой. Погрешность построения вертикальных плоскостей не превышает 0,2 мм/м, данные производителя подтверждаются результатом теста.

Для работы с приемником излучения прибор переводят в импульсный режим нажатием кнопки на верхней панели, при этом загорается красный индикатор. Приемник в комплект не входит, его надо приобретать отдельно. По результатам теста, максимальное расстояние при работе с приемником составило 60 м.

Condtrol 3D Compact
Предоставлен компанией «Армада Лазерс»

Модель имеет пять лазерных излучателей, что позволяет строить горизонтальную плоскость и три вертикальные: фронтальную, с углом развертки 140 градусов, и две боковые, образующие единую плоскость с углом развертки 270 градусов. Как это чаще всего бывает, вертикальные плоскости взаимно перпендикулярны и пересекаются в зените. Таким образом, получаются сразу два лазерных креста — на фронтальной поверхности и на потолке. Для экономии ресурса батарей часть излучателей можно отключить, но не все — надирный луч проецируется постоянно. По результатам испытаний, точность построения горизонтальной плоскости составляет 0,05 мм/м, а вертикальных — 0,1 мм/м, что значительно лучше заявленных 0,2 мм/м.

Выключатель расположен на боковой поверхности прибора.

Если угол наклона прибора больше предельного, лазер начинает мигать. В этом случае надо добиться более ровного положения прибора с помощью регулировочных ножек на корпусе или на установочном приспособлении. В этом деле очень помогает круглый жидкостной (пузырьковый) уровень с подсветкой, расположенный на верхней стороне корпуса.

Рядом с уровнем находятся две управляющие кнопки. При включении прибора включаются все лазеры; последовательно нажимая кнопку «Mode», получаем фронтальный «крест», а после еще одного нажатия — вертикаль с углом развертки 270 градусов.

Кнопка «Detector» переводит нивелир в импульсный режим, позволяющий работать с приемником излучения, при этом загорается огонек индикатора. По результатам теста, радиус рабочей зоны с приемником составил 30 м. В комплект входит оригинальное приспособление, с его помощью устанавливают прибор на штатив и центрируют строго над заданной точкой — отвес нивелира проходит точно через центр крепежного винта штатива. Устройство разрешает поворачивать прибор вокруг вертикальной оси, при этом точка пересечения вертикальных плоскостей (зенит) остается неподвижной. Весь комплект упакован в металлический ударопрочный футляр.

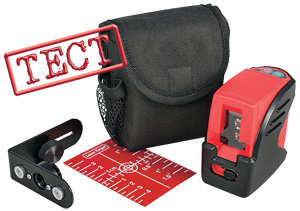

Condtrol Red 2D
Предоставлен компанией «Армада Лазерс»

Condtrol Red 2D оказался наиболее «дальнобойным» проекционником среди всех участников теста. Судите сами: радиус рабочей зоны прибора при использовании приемника излучения превышает 100 метров! Это притом, что производитель приводит куда более скромную цифру — 70 м.

Для работы с приемником прибор переводят в импульсный режим излучения нажатием кнопки «Mode» на верхней панели — загорается красный огонек соответствующего индикатора. А расположенная рядом кнопка «Line» позволяет выбрать один из трех вариантов проецирования: только горизонтальная плоскость, только вертикальная или обе одновременно.

Расположенный на боковой стенке переключатель имеет три положения: «Включено с автовыравниванием», «Включено с заблокированным компенсатором», «Выключено». Диапазон работы компенсатора составляет ｱплюс/минус 4ｰградуса. При достижении предельно допустимого отклонения раздается звуковой сигнал, и лазер начинает мигать — не ошибешься. Заявленная производителем точность вполне обычна для приборов такого класса — 0,2 мм/м.

Результаты испытаний показывают, что это далеко не предел, например, точность построения горизонтальной плоскости — 0,05 мм/м, вертикальной — 0,1 мм/м.

Пластмассовый корпус покрыт слоем амортизирующего материала. Рядом с батарейным отсеком находится разъем для подключения сетевого адаптера (он в комплект не входит). Зато не забыт гораздо более востребованный предмет — установочное приспособление. На этой компактной детали разместились отверстия для установки на штатив с резьбой 1/4 или 5/8”, пара мощных магнитов для крепления к металлическим поверхностям, а также отверстие для подвешивания на шуруп.

Весь комплект упакован в миниатюрную поясную сумку.

Infiniter CL5
Предоставлен компанией «Армада Лазерс»

Внешне прибор отдаленно напоминает Condtrol Cube — он также имеет цилиндрический корпус на трех регулируемых ножках, способный поворачиваться относительно основания, и винты точной наводки для совмещения проецируемых вертикальных лазерных линий с заданной точкой. Сверху расположен круглый жидкостной уровень; на нижней поверхности, как обычно, резьбовое отверстие с шагом 5/8˝ для установки на штатив. Пожалуй, этим сходство и исчерпывается, возможности у CL5 намного скромнее (зато и стоит он значительно меньше).

В частности, система самовыравнивания CL5 — маятниковая, а не электронная, работает в пределах плюс/минус 3 градуса, при большем угле наклона раздается предупреждающий звуковой сигнал. Модель имеет пять лазерных излучателей, один из которых строит горизонтальную плоскость, остальные — пересекающиеся в зените вертикальные. Заявленная точность построения плоскостей — 0,3 мм/м; у испытанного нами образца она составила 0,3 мм/м для горизонтальной плоскости и 0,2 мм/м для вертикальной. Выбирают схему проецирования двумя кнопками — одна контролирует горизонталь, другая — вертикали. Еще одна кнопка, расположенная рядом, переводит нивелир в импульсный режим. По заявлению производителя, предел работы прибора с приемником излучения составляет 25 м, но по результатам теста очевидно, что эта цифра тоже занижена — прибор без проблем работает на расстояниях до 50 метров.

В комплект входит приемник лазерного излучения с кронштейном для крепления на рейку, пульт ДУ и красные очки. Комплект упакован в пластиковый кейс.

Infiniter CL2
Предоставлен компанией «Армада Лазерс»

Infiniter CL2 можно считать потенциальным претендентом на звание «хит продаж». Набор функциональных возможностей у него вполне достаточен, чтобы решать практически любые задачи, с которыми сталкиваешься при проведении ремонтно-строительных работ «бытового» масштаба, от ремонта квартиры до возведения «с нуля» дачного дома. Довольно простая оптическая схема («крест», то есть горизонталь и вертикаль), система самовыравнивания и способность работать с приемником, по вполне доступной цене — очень многим пользователям большего и не надо.

Заявленная точность не так уж велика — производитель гарантирует 0,3 мм/м. В ходе испытаний мы получили более серьезные цифры: 0,07 мм/м для горизонтальной плоскости и 0,15 мм/м для вертикальной.

Для удобства работы и экономии ресурса батарей плоскости можно проецировать по отдельности. Это делается последовательными нажатиями одной кнопки.

Система самовыравнивания работает в пределах плюс/минус 5 градусов; когда этот угол превышен, лазер автоматически отключается. При необходимости компенсатор выключают и проецируют плоскости под любым углом к горизонту. Фиксатор маятника совмещен с расположенным на передней панели выключателем прибора.

Если верить инструкции, в импульсном режиме нивелир работает на расстояниях до 25 метров. Реальность преподнесла еще один приятный сюрприз — прибор стабильно работал на дистанциях до 77 м, то есть втрое больше! Так что производитель явно поскромничал, указывая максимальное рабочее расстояние.

Нивелир может быть установлен на горизонтальную поверхность или на штатив с резьбой 1/4”. Также в комплект входит магнитная подставка для крепления к металлическим поверхностям. А расположенное на ней отверстие с резьбой 5/8” позволяет зафиксировать прибор на устойчивом «геодезическом» штативе и, отключив компенсатор, проецировать лазерные линии на пол и потолок.

Автор теста: Марина Кирякова

Тест проведён весной 2013 г.
