Конструкция разводного ключа известна с давних пор, поэтому выпускаются данные инструменты великим множеством фирм. Сегодня разница между разными ключами кроется только в качестве изготовления и применяемых материалах (сталях и способах их обработки, пластиках).

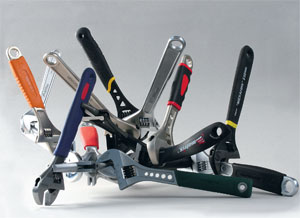

На тест мы просили у фирм ключи, имеющие общую длину 250 мм (10 дюймов) или способные захватывать гайки 25 или 30 мм. Несколько полученных инструментов оказались немного больше. Заметим, что длина ключа — параметр не произвольный, она зависит от его «зева» и подбирается так, чтобы человек средней физической силы прикладывал к завинчиваемой гайке желательный для ее затяжки крутящий момент. При этом длина рукоятки инструмента напрямую зависит от максимальной гайки, подвластной ему. Для справки приведем таблицу соответствия длин ключей и диаметров гаек.
О зависимости крутящего момента от диаметра болта стоит помнить, чтобы не сорвать мелкий крепеж.
ОСОБЕННОСТИ РАЗВОДНЫХ КЛЮЧЕЙ
Как правило, ключи делают из углеродистой или хромванадиевой стали. Она склонна к ржавлению, поэтому инструменты тем или иным образом защищают — хромируют, оксидируют, фосфатируют. Реже используют паркеризацию.
Часть ключей имеют на рукоятках резиноподобное покрытие для повышения удобства работы, особенно в холодную погоду. Однако стоит помнить, что ключ без покрытия долговечнее.
Неподвижная губка многих образцов снабжена линейкой. Она позволяет, например, сначала выставить ключ на нужный размер, а уж потом подлезать с ним к гайке известного размера. Кроме того, этой линейкой можно грубо измерить размер болта, прутка или чего-то еще.
Специального ухода механизмы гаечных ключей не требуют. Разве что нужно очищать их от грязи, если испачкаются. Конструкция и форма у всех разводных ключей очень похожи. Впрочем, это неудивительно — назначение определяет форму. Так что про «внешность» отдельно взятого ключа сказать что-то особое трудно. Одинаковая общая компоновка; двутавровое с закругленными краями сечение рукояток, дающее при минимальной массе максимальную опору руке и прочность; похожие шаги червяков, обусловленные опять же прочностью; схожая форма губок… Что остается в итоге? В чем же отличие?
Догадаться несложно — в качестве стали. Это расхожее слово включает в себя химический состав; способы обработки — механическая (ковка) и термическая; рассчитанные допуски и технологическую дисциплину.
Полимерные рукоятки, где они есть, тоже схожи — их сечение близко к овалу, а фактура материала либо «мягкая и гладкая», чтобы не натирать ладонь при небольшом проскальзывании, либо фактурная, чтобы исключить это самое проскальзывание.
По мнению автора, металлическая рукоятка ключа все же удобнее обрезиненной, так как инструмент занимает чуть меньше места в ремнаборе, да и металл меньше пластика портится от соседства с другими угловатыми предметами. А что до удобства, то при тяжелой работе или плохой погоде все равно ведь надеваешь рукавицы или перчатки.
МЕТОДИКА ТЕСТИРОВАНИЯ (как составлялся рейтинг)
Диаметр гайки, мм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 27 | 30 | 36 | 42 |
Длина ключа, мм | 100 | 125 | 140 | 170 | 210 | 240 | 270 | 380 | 300 | 330 | 400 | 450 |
Bahco 9072
Разводной ключ (предоставлен представительством Bahco)
РАЗМЕРЫ: общая длина — 258 мм; расстояние между губками — до 32 мм; глубина зева — 28 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 45,6 HRC
РУКОЯТКА: обрезиненная с фактурной поверхностью
ВЕС: 480 г
ОСОБЕННОСТИ: мерная шкала до 31 мм; поперечный люфт губки практически отсутствует
ЦЕНА: 1185 руб. (осень 2008 г.)
Когда-то именно компания Bahco запустила в производство инновационное изобретение основателя — разводной ключ. Неудивительно, что сегодня их качеству фирма уделяет большое внимание.
Предоставленный на тест ключ уверенно выдержал 180 Н*м — губки разошлись на 25,5 мм. Под усилием 320 Н*м, при третьем нагружении, губки разошлись на 27 мм. При попытке снять нагрузку произошел скол червяка и ключ отлетел от испытательной машины.
Ржавление — результатом испытания стали незначительные точки, которые были оттерты промасленной ветошью, остались только мельчайшие черные крапинки.
Brigadier 51 231 12inch
Разводной ключ (предоставлен компанией «Бригадир Текнолоджис»)
РАЗМЕРЫ: общая длина — 300 мм; расстояние между губками — до 37 мм; глубина зева — 35 мм
СТАЛЬ: хромванадиевая; никелированная рабочая часть и черный хром на рукоятке
ТВЕРДОСТЬ: 45,5 HRC
РУКОЯТКА: сталь c шершавой поверхностью
ВЕС: 645 г
ОСОБЕННОСТИ: мерная шкала до 34 мм
ЦЕНА: 490 руб. (осень 2008 г.)
Ключ легко перенес нагрузки:при 180 Н*м он разошелся всего на 24,5 мм, при 320 — на 31 мм, при 515 — на 32 мм. При этом остался пригоден к работе.
Ржавление — белесые пятна на хромированной части удалены ветошью.
Kamasa-tools K7272 12’’
Разводной ключ (предоставлен компанией «Константта»)
РАЗМЕРЫ: общая длина — 300 мм; расстояние между губками — до 37 мм; глубина зева — 32 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: обрезиненная
ВЕС: 630 г
ОСОБЕННОСТИ: мерная шкала до 39 мм; вырезы в губках и отверстия в ручке для уменьшения веса ключа; крупный рельеф на подвижной губке для более надежного хвата; стрелка на рукоятке для указания направления вращения ключа; пожизненная гарантия
ЦЕНА: 1140 руб. (осень 2008 г.)
Под нагрузкой 180 Н*м ключ разошелся на 25,0 мм, под 320 — на 31,5 мм. Усилие 515 Н*м тоже было выдержано без потери работоспособности.
Ржавление — двое суток в соленой воде не повредили покрытие ключа.
Kraftool 27265-25
Разводной ключ (куплен в строительном магазине)
РАЗМЕРЫ: общая длина — 255 мм; расстояние между губками — до 34 мм; глубина зева — 30 мм
СТАЛЬ: легированная
ТВЕРДОСТЬ: 42 HRC
РУКОЯТКА: обрезиненная
ВЕС: 395 г
ОСОБЕННОСТИ: мерная шкала до 33 мм; облегченный корпус; стрелка на рукоятке для указания направления вращения ключа
ЦЕНА: 530 руб. (осень 2008 г.)
Под нагрузкой 180 Н*м зев стал 25,3 мм (напомним, что размер зажимаемой ключом оправки — 25 мм), под 320 Н*м — 31,5 мм. Предельный момент 515 Н*м ключ выдержал: несмотря на небольшое подклинивание, работоспособность не была утрачена.
После проверки на ржавление следы коррозии на корпусе ключа не обнаружены.
KWB 1980-00 12’’-300mm
Разводной ключ (предоставлен компанией «КВБ-Рус»)
РАЗМЕРЫ: общая длина — 300 мм; расстояние между губками — до 36 мм; глубина зева — 33 мм
СТАЛЬ: хромванадиевая; ключ полирован
ТВЕРДОСТЬ: 46,5-53,5 HRC
РУКОЯТКА: сталь
ВЕС: 645 г
ОСОБЕННОСТИ: нет мерной шкалы
ЦЕНА: 295 руб. (осень 2008 г.)
Под действием 180 Н*м ключ разошелся до 25 мм. Момент 320 Н*м раскрыл его зев до 31,5 мм, 515 Н*м тоже выдержаны без потери рабочих качеств.
Результатом проверки на ржавление стало незначительное потемнение в местах механических повреждений.
Matrix 15549 200mm
Разводной ключ (предоставлен компанией «Мир Инструмента»)
РАЗМЕРЫ: общая длина — 217 мм; расстояние между губками — до 31 мм; глубина зева — 31 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 41 HRC
РУКОЯТКА: полиамид
ВЕС: 270 г
ОСОБЕННОСТИ: мерная шкала до 29 мм; гладкая рукоятка овального сечения
ЦЕНА: 365 руб. (осень 2008 г.)
Червяк предоставленного ключа имел небольшой люфт вдоль оси и под углом к ней вследствие того, что диаметр отверстия в червяке превышает диаметр оси. 180 Н*м раскрыли инструмент на 25 мм. Под действием 320 Н*м ключ раскрылся и провернулся на оправке. Тем не менее он сохранил работоспособность, то есть деформации остались в пределах упругих. Ржавление появилось только в местах механических повреждений.
Meister 8521050 200mm
Разводной ключ (предоставлен ГК DIY)
РАЗМЕРЫ: общая длина — 204 мм; расстояние между губками — до 25 мм; глубина зева — 25 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 48 HRC
РУКОЯТКА: хромированная сталь
ВЕС: 260 г
ОСОБЕННОСТИ: нет мерной шкалы
ЦЕНА: 186 руб. (осень 2008 г.)
Ключ раскрылся уже под нагрузкой 180 Н*м, но сохранил работоспособность, хотя и с небольшим заеданием червяка.
Результаты коррозионных испытаний — побеление покрытия и сильное ржавление среза, сделанного для замера твердости.
Rubbermaid 10503681 250mm
Разводной ключ (предоставлен представительством Rubbermaid)
РАЗМЕРЫ: общая длина — 261 мм; расстояние между губками — до 31 мм; глубина зева — 26 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: обрезиненная с углублениями под пальцы
ВЕС: 435 г
ОСОБЕННОСТИ: две мерные шкалы в миллиметрах и дюймах; очень плавный ход червяка
ЦЕНА: 250 руб. (осень 2008 г.)
При 180 Н*м ключ раскрылся на 25,2 мм, причем при первом нагружении ручка тихо потрескивала в точке опоры на установку. 320 Н*м инструмент сначала перенес с раскрытием до 31 мм, но в третьей попытке он соскочил с оправки (30 мм) из-за небольшой глубины зева (26 мм). Опыты с ним прекратили, ключ сохранил работоспособность и стойкость к разрушению.
После проверки на ржавление покрытие побелело, там, где его не было, металл посерел.
Арсенал 200 мм
Разводной ключ (предоставлен ГК «Энтузиаст»)
РАЗМЕРЫ: общая длина — 261 мм; расстояние между губками — до 27 мм; глубина зева — 24 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: сталь
ВЕС: 245 г
ОСОБЕННОСТИ: две мерные шкалы в миллиметрах (до 25 мм) и дюймах
ЦЕНА: 300 руб. (осень 2008 г.)
При 180 Н*м зев разошелся до 26,5 мм, при 320 Н*м — раскрылся с проворотом на оправке, но сохранил работоспособность.
Ржавление слабое, только в местах механических повреждений.
Кратон 2 12 04 004
Разводной ключ (предоставлен компанией «Кратон»)
РАЗМЕРЫ: общая длина — 208 мм; расстояние между губками — до 31 мм; глубина зева — 25 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: обрезиненная
ВЕС: 275 г
ОСОБЕННОСТИ: мерная шкала до 30 мм
ЦЕНА: 180 руб. (осень 2008 г.)
Ключ выдержал 180 Н*м, раскрывшись на 26,7 мм. При 320 Н*м зев разошелся с проворотом на оправке, но сохранил работоспособность.
Ржавление замечено только на механически поврежденных местах, покрытие рукоятки не пострадало.
Энкор Механик 19076
Разводной ключ (предоставлен компанией «Энкор»)
РАЗМЕРЫ: общая длина — 263 мм; расстояние между губками — до 40 мм; глубина зева — 30 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 44,5 HRC
РУКОЯТКА: обрезиненная
ВЕС: 460 г
ОСОБЕННОСТИ: мерная шкала до 34 мм; подвижную губку можно полностью вынимать и переставлять другой стороной (на ней имеются насечки для лучшего захвата труб)
ЦЕНА: 248 руб. (осень 2008 г.)
При 180 Н*м зев разошелся до 25,6 мм. При 320 Н*м ключ на третьем нагружении раскрылся с деформацией рейки и заклиниванием.
Ржавчина появилась только в поврежденных местах и на срезе.
Энкор Механик 19073
Разводной ключ (предоставлен компанией «Энкор»)
РАЗМЕРЫ: общая длина — 260 мм; расстояние между губками — до 37 мм; глубина зева — 32 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 31 HRC
РУКОЯТКА: полимер
ВЕС: 460 г
ОСОБЕННОСТИ: мерная шкала до 34 мм
ЦЕНА: 197 руб. (осень 2008 г.)
При 180 Н*м ключ раскрылся до 25,7 мм, при 320 Н*м на третьем нагружении — разошелся с деформацией рейки и заклиниванием.
Ржавление сильное в поврежденных местах. Покрытие рукоятки выдержало коррозионную проверку.
RemoColor 43-1-210 250mm / 43-1-212 300mm
Разводные ключи (предоставлены компанией «Ормис»)
РАЗМЕРЫ: общая длина — 257 / 308 мм; расстояние между губками — до 31 / 37 мм; глубина зева — 27 / 35 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: сталь
ВЕС: 430 / 700 г
ОСОБЕННОСТИ: мерная шкала до 30 мм
ЦЕНА: 240 / 323 руб. (осень 2008 г.)
Кроме ключа длиной 257 мм, нам предоставили 308-миллиметровый. Благодаря этому мы смогли сравнить их прочность. Первый ключ разошелся на 25,6 мм под 180 Н*м и на 33 мм под 320 Н*м. При 515 Н*м он раскрылся с проворотом на оправке, заклинил и стал непригоден для работы. Второй — под 320 Н*м разошелся на 31,5 мм, 515 Н*м он перенес без последствий, сохранив работоспособность.
Испытания на коррозионную стойкость привели к появлению ржавчины только в механически поврежденных местах, неповрежденные не изменили цвет.
Stanley 87-470
Разводной ключ (предоставлен представительством Stanley)
РАЗМЕРЫ: общая длина — 255 мм; расстояние между губками — до 32 мм; глубина зева — 29 мм
СТАЛЬ: хромванадиевая
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: сталь
ВЕС: 440 г
ОСОБЕННОСТИ: нет мерной шкалы; очень плавный ход червяка
ЦЕНА: 290 руб. (осень 2008 г.)
Ключ разошелся до 25,1 мм при 180 Н*м и до 31,5 мм при 320 Н*м. При дальнейшем нагружении до 400 Н*м инструмент раскрылся и у него заклинило червяк.
Коррозионные испытания покрытие выдержало, ржавление появилось только в местах механических повреждений.
Stanley 87-793
Разводной ключ (предоставлен представительством Stanley)
РАЗМЕРЫ: общая длина — 259 мм; расстояние между губками — до 31 мм; глубина зева — 31 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 45 HRC
РУКОЯТКА: обрезиненная рифленая
ВЕС: 435 г
ОСОБЕННОСТИ: две мерные шкалы в миллиметрах (до 32 мм) и дюймах; очень плавный ход червяка; поперечный люфт губки практически отсутствует
ЦЕНА: 750 руб. (осень 2008 г.)
Ключ разошелся до 25,6 мм при 180 Н*м и до 32,3 мм при 320 Н*м. При 400 Н*м произошло раскрытие с проворотом на оправке, но работоспособность сохранилась.
После коррозионных испытаний покрытие посерело, места механических повреждений поржавели.
Нонейм
Разводной ключ (куплен на строительном рынке)
РАЗМЕРЫ: общая длина — 251 мм; расстояние между губками — до 30 мм; глубина зева — 31 мм
СТАЛЬ: не указана
ТВЕРДОСТЬ: 30 HRC
РУКОЯТКА: обрезиненная
ВЕС: 465 г
ОСОБЕННОСТИ: мерная шкала до 30 мм; очень большой люфт червяка; большой (более 2 мм) поперечный люфт подвижной губки
ЦЕНА: 130 руб. (осень 2008 г.)
Этот ключ не выдержал и 180 Н*м — раскрылся с проворотом на отправке. Неподвижная губка деформировалась по пазу под подвижную, раскрывшись и выйдя из строя.
Коррозионное воздействие привело к появлению ржавчины, особенно сильной на повреждениях и всех кромках, где слезло покрытие.
ОБЩИЕ ВПЕЧАТЛЕНИЯ
Боковой люфт губки в той или иной мере присутствует у всех моделей. По нашему мнению, он допустим и даже в какой-то степени необходим. Во-первых, ключом работают далеко не в стерильных условиях, а значит, зазоры нужны, чтобы инструмент не заклинивал от попадания малейшей пылинки. Во-вторых, при больших нагрузках подвижная губка может оставить след на неподвижной, подштамповав ее, и при абсолютно точной подгонке это будет приводить к заклиниванию. Ну и, наконец, нужно помнить о допусках на изготовление.
При осмотре ключей выявилось другое важное отличие между разными образцами — величина люфта подвижной губки вокруг оси, параллельной поверхности губки. Этот параметр свидетельствует о том, насколько зубчатая рейка подвижной губки соразмерна прорези под нее.
Сначала все ключи нагружали крутящим моментом 180 Н*м, предписанным для инструментов с расстоянием между губками 24 мм. К уцелевшим прикладывали момент 320 Н*м, рекомендованный для инструментов с зевом 30 мм. Затем следовал опыт с нагружением вплоть до 515 Н*м (по ГОСТу такой момент относится к ключам с зевом 36 мм, впрочем, некоторые участники теста раскрываются на этувеличину). Как и предписано ГОСТом, каждой нагрузкой воздействовали трижды по 5-6 секунд.
Важное замечание — указанные в ГОСТе крутящие моменты являются проверочными и показывают скорее запас прочности. Если держать инструмент руками, развить ГОСТовские нагрузки весьма сложно. При длине ключа 250 мм момент 180 Н*м, с учетом длины губок и площади захвата рукоятки ладонью, примерно соответствует приложению усилия в 90 кг, или повисанию всей массой тела. А 500 Н*м приблизительно равно рывку за ключ с усилием 250 кг, что тем более непросто развить.
Однако крутящий момент зависит и от длины рычага. Отсюда, собственно, и исходит запрет на удлинение рукояток ключей трубами и прочими вспомогательными предметами. Если надеть на гаечный ключ двухметровую трубу, то 500 Н*м будут развиты «одной левой» — усилием в 25 кг на конце трубы, отчего или сломается ключ, или будет сорван шлиц на гайке либо резьба. Если уж гайка или болт не откручивается ключом, то лучше капнуть на видимую часть резьбы и в стык между гайкой и деталью моторного масла и чуть подождать. Капиллярные силы втянут масло в зазор, и крепеж будет открутить намного легче. Есть и другой вариант неудачи — перед вами левая резьба…

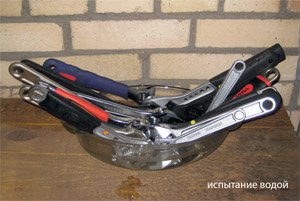

Опыт с замачиванием ключей в морской воде на двое суток показал, что покрытия всех образцов хорошо противостоят ей. Ржавеют только те участки, на которых покрытие было сорвано в ходе предыдущих испытаний.
Машинное масло повредило только рукоятку ключа «нонейм», фирменные инструменты не поддались на эту «провокацию».
Как показал тест, по соотношению цена-качество для бытового применения оптимальны ключи примерно за 250 рублей. Конечно, более дорогие инструменты прослужат дольше, но, как говорят американцы, «сколько качества вам нужно?» — более дорогой ключ, скорее всего, будет оправдан при индустриальном использовании.
Маркировка ключа | Розничная цена, руб. |
Общая длина, мм | Расстояние между губками (макс.), мм |
Глубина зева, мм | Материал рукоятки |
Вес, г | Зазор между закрытыми губками, мм |
Резьба червяка / шаг резьбы, мм |
Люфт подвижной губки, мм |
Bahco 9072 | 1185 | 258 | 32 | 28 | Обрезиненная с фактурной поверхностью |
480 | Нет | Левая прямоугольная / 4,2 | 0,6 |
Brigadier 51 231 12inch | 490 | 300 | 37 | 35 | Сталь | 645 | Нет | Правая прямоугольная / 5,1 | 0,8 |
Kamasa-tools K7272 12’’ | 1140 | 300 | 37 | 32 | Обрезиненная | 630 | Нет | Левая упорная / 6,5 | 0,4 |
Kraftool 27265-25 | 530 | 255 | 34 | 30 | Обрезиненная | 395 | Нет | Правая упорная / 4,5 | 0,5 |
KWB 1980-00 12’’-300mm | 295 | 300 | 36 | 33 | Сталь | 645 | Нет | Правая прямоугольная / 5,2 | 0,5 |
Matrix 15549 200mm | 365 | 217 | 31 | 31 | Полиамид | 270 | Нет | Правая упорная / 4,1 | 1,1 |
Meister 8521050 200mm | 186 | 204 | 25 | 25 | Хромированная сталь |
260 | 0,2-0,3 | Правая прямоугольная / 4,0 | 1,2 |
RemoColor 43-1-210 250mm | 240 | 257 | 31 | 27 | Сталь | 430 | Нет | Правая прямоугольная / 4,5 | 0,3 |
RemoColor 43-1-212 300mm | 323 | 308 | 37 | 35 | Сталь | 700 | Нет | Правая прямоугольная / 5,0 | 0,8 |
Rubbermaid 10503681 250mm |
250 | 261 | 31 | 26 | Обрезиненная с углублениями под пальцы |
435 | Нет | Правая упорная / 4,5 | 0,8 |
Stanley 87-470 | 290 | 255 | 32 | 29 | Сталь | 440 | Нет | Правая прямоугольная / 4,5 | 0,8 |
Stanley 87-793 | 750 | 259 | 31 | 31 | Обрезиненная рифленая | 435 | Нет | Правая прямоугольная / 5,0 | 0,8 |
Арсенал 200 мм | 300 | 261 | 27 | 24 | Сталь | 245 | Расходящийся | Правая упорная / 3,5 | 1,0 |
Кратон 2 12 04 004 | 180 | 208 | 31 | 25 | Обрезиненная | 275 | 0,5 | Правая прямоугольная / 4,2 | 1,0 |
Энкор Механик 19073 | 197 | 260 | 37 | 32 | Полимер | 460 | Нет | Правая прямоугольная / 4,5 | 1,0 |
Энкор Механик 19076 | 248 | 263 | 40 | 30 | Обрезиненная | 460 | Нет | Правая прямоугольная / 4,5 | 1,1 |
«Нонейм» | 130 | 251 | 30 | 31 | Обрезиненная | 465 | Расходящийся, 0,5 | Правая прямоугольная / 4,0 | 2,0 |
Автор теста: Алексей Алесковский
Тест проведён осенью 2008 г.
