Энергоэффективное оборудование Buderus: конденсационный котёл Logamax plus GB072, тепловой насос Logatherm WPS, солнечный коллектор Logasol SKN 4.0

Многие профессионалы отдают предпочтение немецкой технике Buderus — за надёжность, высокую производительность, широкий модельный ряд, удобство эксплуатации и обслуживания. В ассортименте Buderus есть всё для создания экономичной и эффективной работы системы отопления и обеспечения горячей водой. Предлагаем ознакомиться с некоторым энергоэффективным оборудованием Buderus: конденсационный газовый котёл Logamax plus GB072, тепловой насос типа «рассол-вода» Logatherm WPS, плоский солнечный коллектор Logasol SKN 4.0 + бивалентный бак Logalux SM.

Настенный конденсационный газовый котёл Buderus Logamax plus GB072

(технические характеристики модели Buderus Logamax plus GB072–24K)

ТИП: двухконтурный; с закрытой камерой сгорания; полностью готов к подключению
ТЕПЛОВАЯ МОЩНОСТЬ (макс.): по отоплению — 24,0 кВт (40/30 °C); по ГВС — 28,0 кВт
НОРМАТИВНЫЙ КПД: 97,5 % (Hs)/ 109 % (Hi)
ТЕМПЕРАТУРА ПОДАЧИ, ОТОПЛЕНИЯ/ ГВС (макс.): 82/ 60 °C
ВИД ТОПЛИВА: природный, сжиженный газ
КАСКАДНОЕ ПОДКЛЮЧЕНИЕ: до 8 котлов
УПРАВЛЕНИЕ: погодозависимое
ГАРАНТИЯ: 3 года
ПРОИЗВОДСТВО: Германия

Модельный ряд Logamax plus GB072 представлен одноконтурными моделями на 14 и 24 кВт и двухконтурной моделью на 24 кВт. Горелка из нержавеющей стали, имеет диапазон модулирования 23–100 % (для котла 14 кВт) и 29–100 % (для моделей мощностью 24 кВт). Котлы оснащены вертикально установленными цилиндрическими теплообменниками из кислотоустойчивого алюминиево­кремниевого сплава, в двухконтурной модели предусмотрен дополнительный пластинчатый теплообменник ГВС.

Нормативный коэффициент использования теплоты сгорания топлива на этих котлах близок к максимально возможному — до 109 %: в этом режиме потребляется практически всё тепло, выделяющееся при сгорании газа и конденсации, а температура дымовых газов может быть выше температуры обратной линии всего на 3 градуса (приблизительно). Данный тип конденсационных котлов позволяет снизить потребление газа до 30 % в сравнении с традиционными теплогенераторами.

Дополнительную экономию (до 15 %) обеспечит погодный регулятор EMS Plus RC300. Для снижения затрат на электроэнергию котлы используют интеллектуальную систему регулирования её расхода, в частности, снижение энергопотребления в режиме резерва, когда отопление не требуется.

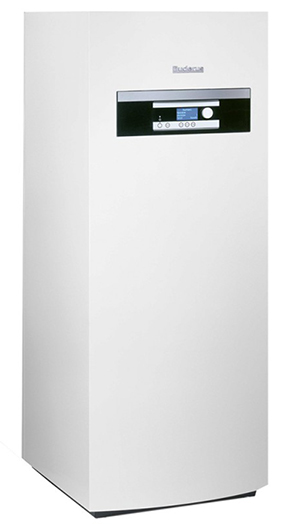

Тепловой насос типа «рассол-вода» Buderus Logatherm WPS

(технические характеристики модели Buderus Logatherm WPS 33)

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ (BO/W35; BO/W45; EN 255): 33,8 кВт; 31,6 кВт; 34,2 кВт
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ КОМПРЕССОРА (BO/W35): 7,7 кВт
КОЭФФИЦИЕНТ ЭФФЕКТИВНОСТИ COP (BO/W35; BO/W45; EN 255): 3,2; 4,2; 4,4
ТЕМПЕРАТУРА ПОДАЮЩЕЙ ЛИНИИ (2‑я ступень компрессора): мин./ макс. –20/ +65 °C
НОМИНАЛЬНЫЙ РАСХОД К ВОДОНАГРЕВАТЕЛЮ: 1,62 м³/ч
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ: 0 …+45 °C
ПРОИЗВОДСТВО: Германия

Тепловые насосы Logatherm могут извлечь до 80 % от требуемой тепловой энергии из окружающей среды — воды или почвы. Высокий коэффициент преобразования позволяет получить до 5 кВт тепловой энергии, затратив при этом всего 1 кВт электрической. А совместная работа насоса с солнечным коллектором ещё больше сократит расходы на отопление. Logatherm WPS можно использовать в системе подогрева пола, обогрева бассейна, интегрировать в интеллектуальные системы управления домом.

У Logatherm WPS два раздельно регулируемых отопительных контура, возможно подключение ещё двух. Первый — внешний контур — представляет собой уложенный в землю или воду полиэтиленовый трубопровод (зонд/ коллектор). Во второй встроены теплообменники — испаритель и конденсатор, а также устройства, меняющие давление хладагента, — распыляющий его в жидкой фазе дроссельный клапан и сжимающий его уже в газообразном состоянии компрессор. Регулирование может осуществляться по наружной или комнатной температуре.

Модельный ряд включает оборудование мощностью 22, 33, 43, 52, 60 кВт. Прибор малой мощности оснащён одним компрессором, остальные — двумя. Два компрессора обеспечивают раздельную работу теплового насоса на отопление и ГВС с температурой подачи горячей воды до 65 °С.

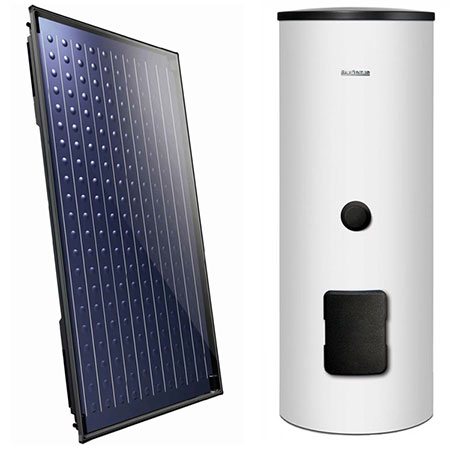

Плоский солнечный коллектор Buderus Logasol SKN 4.0 + бивалентный бак Buderus Logalux SM

(технические характеристики модели Buderus Logasol SKN 4.0)

ПЛОЩАДЬ КОЛЛЕКТОРА: 2,37 м²
ПЛОЩАДЬ АБСОРБЕРА: 2,18 м²
ПЛОЩАДЬ АПЕРТУРЫ: 2,25 м²
ТЕМПЕРАТУРА СТАГНАЦИИ (в режиме простоя): 199 °C
КПД: 77 %
ГАРАНТИЯ: 2 года
ПРОИЗВОДСТВО: Германия

Каждый год на нашу долю выпадает от 1300 до 2000 солнечных часов. И даже если их всего 1300, гелиосистема Buderus уже может покрыть большую часть потребностей в горячем водоснабжении, при этом обеспечив экономию энергоресурсов. Для этих целей Buderus предлагает установку плоских солнечных коллекторов Logasol SKN 4.0 и бивалентного бака Logalux SM.

Медный абсорбер коллектора Logasol SKN 4.0 снабжён высокоселективным и прочным покрытием из чёрного хрома. Это покрытие пропускает солнечные лучи и удерживает тепло внутри. Эффективность повышает и арфообразная форма абсорбера. Благодаря высокой светопроницаемости защитного стекла до 92 % лучей попадают на пластины абсорбера. Пространство между стеклом и абсорбером наполнено инертным газом аргоном, что снижает теплопотери, возникающие из­за переноса тепла от абсорбера к стеклу посредством воздуха. Дополнительно дно коллектора теплоизолировано слоем термостойкой минеральной ваты. Герметичная изоляция корпуса мешает проникновению пыли, атмосферных осадков и влаги. Всё это гарантирует максимально эффективное использование энергии. Собранное тепло аккумулируется в бивалентном баке Logalux SM. Внутри бака находятся два спиральных теплообменника: нижний подключается к солнечным коллекторам, верхний — к иному источнику нагрева, например к конденсационным котлам. От теплопотерь бак защищён толстым слоем теплоизоляции (50 см), но даже если вода остыла, её подогреет встроенный внутри электрический нагревательный элемент.

При построении сложных систем с высокой производительностью модель Logasol SKS 4.0 позволяет создавать многорядные гелиополя по 10 коллекторов в ряду. Гелиосистема с солнечными коллекторами SKN 4.0 обеспечивает большой объём горячей воды и позволяет экономить на энергоресурсах до 40 % (при приготовлении ГВС).

Статья опубликована в летнем выпуске журнала «Потребитель. Всё для стройки и ремонта» ЛЕТО 2015 (объединённый выпуск с журналом «Инструменты» ЛЕТО 2015)
Август 2015
