Измерители для строителя Condtrol: обзор новинок 2017

Специализация российской компании Condtrol (Кондтроль) — производство всевозможных средств измерения: от рулеток до приборов неразрушающего контроля и лазерного оборудования. Примечательно, что многие виды продукции разрабатываются в собственном научно-исследовательском центре.

Здесь мы представим некоторые новые модели из разных линеек лазерных нивелиров и дальномеров, предлагаемых компанией. Публикуем обзор новинок, фото, характеристики и отзывы.

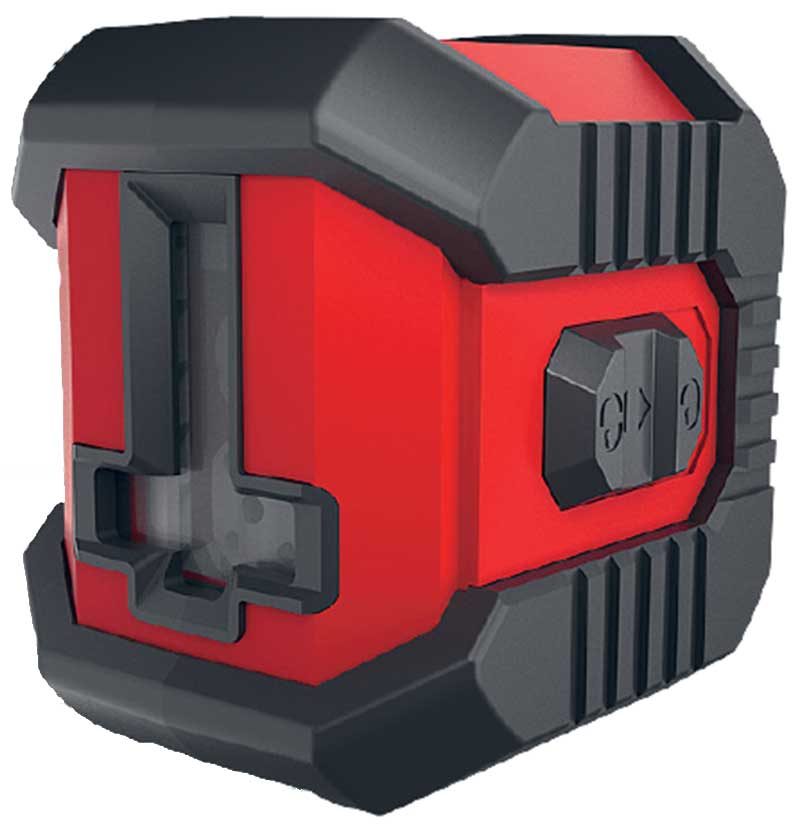

Condtrol QB Promo | QB Set
Лазерные проекционные нивелиры

• ТИП ИНСТРУМЕНТА: бытовой
• ЛАЗЕР: класс — 2, длина волны — 630–670 нм, мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная и вертикальная плоскости
• РАБОЧИЙ ДИАПАЗОН: 10 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±5,0°
• ТОЧНОСТЬ: ±0,5 мм/м
• ПИТАНИЕ: 2×ААА
• ГАБАРИТЫ: 65×57×67 мм. ВЕС: 0,175 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 1990 | 2990 рублей

Нивелиры используются для построения плоскостей и линий: при включении приборов на поверхность проецируется линия от лазера, ориентируясь на которую, проводят разметку и контролируют выполненные работы. Вроде бы всё просто, но количество разновидностей этих устройств очень велико, различаются они целым рядом особенностей, точностью, рабочим диапазоном и иными параметрами.

Condtrol QB — нивелир начального уровня, предназначенный для эксплуатации в закрытых помещениях. Для работы его устанавливают на горизонтальную поверхность или ставят на штатив (присоединительное отверстие 1/4’’). Встроенная система самовыравнивания способна компенсировать небольшую погрешность установки — это важный параметр, он всегда указывается в документации к нивелирам.

Прибор способен строить две плоскости — горизонтальную и вертикальную. Для этого нажатиями кнопки последовательно включают соответствующие лазерные излучатели — по одному или сразу оба. Если наклон корпуса прибора превышает диапазон самовыравнивания, лазерные излучатели мигают.

Для построения наклонных линий функцию самовыравнивания отключают, сдвигая рычажок блокиратора на корпусе (отключение предусмотрено и на всех рассматриваемых далее нивелирах).

Модель предлагается в двух вариантах комплектации. Condtrol QB Promo включает в себя только прибор и элементы питания. В Condtrol QB Set в комплект входит ещё и штатив.

Condtrol Neo G200 | Neo G220 Set
Лазерные проекционные нивелиры

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 635 нм (построитель плоскостей); 630–670 нм (отвес), мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная и вертикальная плоскости; Neo G220 — зенит и надир
• РАБОЧИЙ ДИАПАЗОН: 50 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±4,5°
• ТОЧНОСТЬ: ±0,3 мм/м
• ПИТАНИЕ: 3×АА
• ГАБАРИТЫ: 120×75×105 мм. ВЕС: 0,5 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 7990 | 8880 рублей

Интересные модели с несколькими оригинальными техническими особенностями. Нивелир Neo G200 может строить горизонтальную и вертикальную плоскости, разновидность Neo G220 — ещё и отвесные точки (зенит и надир), позволяющие переносить разметку с пола на потолок. Для построения плоскостей используется не красный, как бывает чаще всего, а зелёный лазер, который при той же мощности излучателя воспринимается глазом как более яркий. Возможна работа в импульсном режиме, что особенно актуально на улице, даже при ярком солнце. Угол развёртки лазерных плоскостей достигает 140°. Если совместно с нивелиром использовать приёмник лазерного излучения, рабочий диапазон увеличивается вдвое.

Особенно стоит отметить форму корпуса нивелира. Это не только дань дизайну. Прибор можно установить на штативе, подвесить на вбитом в стену гвозде, прикрепить к горизонтальным профилям с помощью встроенного в корпус зажима, закрепить на магнитном держателе или «привязать» к вертикальным стойкам или трубам отопления, задействовав отверстие в корпусе и обычную пластиковую стяжку.

В комплект входит адаптер с 5/8 на 1/4 дюйма для крепления на штатив, а также магнитный держатель (он зажимается клипсой в тыльной части корпуса).

Condtrol Neo G220 Set поставляется со штативом и пластмассовым кейсом для хранения и транспортировки комплекта.

Condtrol Neo X1–360 | Neo X2–360
Лазерные проекционные нивелиры

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 635 нм, мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная (360°) и вертикальная (Neo X2–360°) плоскости
• РАБОЧИЙ ДИАПАЗОН: 30 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±4,5°
• ТОЧНОСТЬ: ±0,3 мм/м
• ПИТАНИЕ: 3×АА
• ГАБАРИТЫ: 130×73×125 мм. ВЕС: 0,6 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 5990 | 7990 рублей

По форме корпуса модель напоминает рассмотренные выше модели Neo G200 и Neo G220. И не только их — этот «фирменный» дизайн встречается и на других моделях нивелиров Condtrol, защищён патентами. Возможные варианты крепления подобных нивелиров указаны выше. Модели могут работать не только в помещениях, но и на улице, максимальный рабочий диапазон при использовании приёмника излучения — 60 метров. Лазеры здесь «привычные» красные. А теперь — немного об отличиях.

Condtrol NEO X1–360 — нивелир с яркой горизонталью в 360 градусов и одной вертикальной линией. Condtrol NEO X2–360 строит круговые горизонтали и вертикали. Приборы «с круговой горизонталью» особенно удобны в закрытых помещениях — установив их на нужной высоте, можно «разделить» комнату (актуально при проведении отделочных и иных работ). Построение круговых вертикальных линий требуется немного реже, но тоже может быть полезно при множестве видов работ.

Корпусы нивелиров выполнены из ударопрочного пластика и покрыты защитным резиновым демпфером, который снижает риск повреждения приборов при падениях, ударах и других механических воздействиях. В комплект поставки включены сами приборы, переходник с 5/8 на 1/4 дюйма, кабельная стяжка и магнитный держатель.

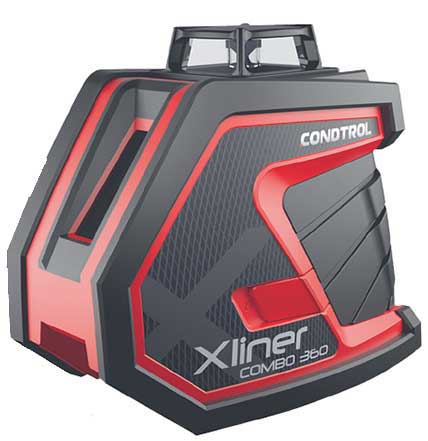

Condtrol Xliner Duo 360 | Xliner Combo 360
Лазерные проекционные нивелиры

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 630–670 нм, мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная (360°) и вертикальная плоскости, Xliner Combo 360 — зенит, надир
• РАБОЧИЙ ДИАПАЗОН: 40 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±3,5°
• ТОЧНОСТЬ: ±0,2 мм/м
• ПИТАНИЕ: 4×АА
• ГАБАРИТЫ: 119×62×115 мм. ВЕС: 0,44 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 9990 | 11990 рублей

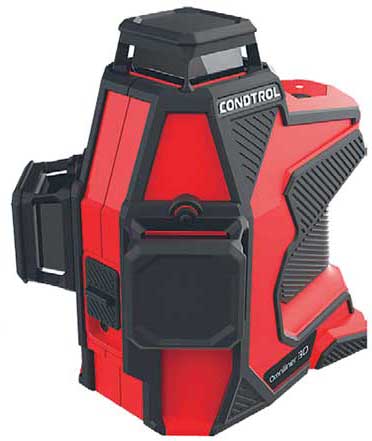

Condtrol Omniliner 3D
Лазерный проекционный нивелир

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 650 нм, мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная и две вертикальные плоскости
• РАБОЧИЙ ДИАПАЗОН: 50 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±5,0°
• ТОЧНОСТЬ: ±0,2 мм/м
• ПИТАНИЕ: аккумулятор Li-Ion, 4500 мА*ч
• ГАБАРИТЫ: 140×138×110 мм. ВЕС: 0,835 кг
• НОВИНКА  (на октябрь 2017 года)

Это приборы, разработанные для тяжёлых условий работ, оборудованы лазерами высокой мощности, обеспечивающими яркие и тонкие линии даже на значительных расстояниях.

Condtrol Xliner Duo 360 обеспечивает построение одной вертикальной и круговой горизонтальной линий, Xliner Combo 360 дополнительно имеет функцию лазерного отвеса. Интересная особенность линейки Xliner — два отверстия «под штатив» на корпусе. Можно ставить приборы на штативы 5/8 и 1/4’’, не используя переходники.

Condtrol Omniliner 3D — новинка, способная построить три взаимно перпендикулярные «полные плоскости» с углом развёртки в 360°. Оригинальная форма позволяет использовать прибор в сложных для доступа местах, к тому же эта модель имеет максимальный рабочий диапазон — до 100 метров при работе с приёмником излучения.

Infiniter CL360–3
Лазерный проекционный нивелир

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 635 нм, мощность излучения — <1 мВт
• ОПТИЧЕСКАЯ СХЕМА: горизонтальная и две вертикальные плоскости
• РАБОЧИЙ ДИАПАЗОН: 20 м
• ДИАПАЗОН САМОВЫРАВНИВАНИЯ: ±3,0°
• ТОЧНОСТЬ: ±0,3 мм/м
• ПИТАНИЕ: аккумулятор Li-Ion, 2600 мА*ч
• ГАБАРИТЫ: 143×80×130 мм. ВЕС: 0,79 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 14 990 рублей

Infiniter CL360–3 — нивелир, также строящий сразу три «полные плоскости». У этой модели особо можно отметить возможность работы и подзарядки от разных источников энергии. Одной зарядки аккумуляторной батареи достаточно для непрерывной работы нивелира в течение восьми часов. Комплект поставки включает в себя два аккумулятора и зарядное устройство. Так что проводить разметку помещения можно практически непрерывно, не выключая нивелир. При необходимости разряженную батарею просто меняют на запасную и подзаряжают. Аккумуляторы оснащены microUSB-разъёмом, заряжать их можно не только от штатного ЗУ, но и от «зарядника» мобильного телефона и других электронных устройств. Кроме того, с помощью входящего в комплект адаптера можно установить в нивелир обычные батарейки типа АА. Дальность работы вместе с приёмником излучения 50 метров.

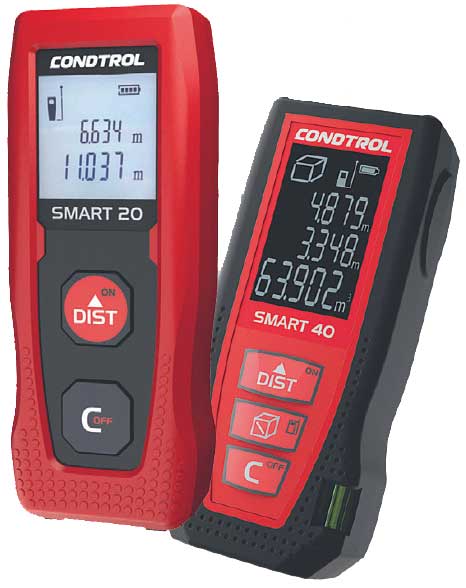

Condtrol Smart 20 | Smart 40
Лазерные дальномеры

• ТИП ИНСТРУМЕНТА: бытовой
• ЛАЗЕР: класс — 2, длина волны — 630–670 нм, мощность излучения — <1 мВт
• РАБОЧИЙ ДИАПАЗОН: 0,2–20,0 | 0,05–40,0 м
• ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ: ±3,0 | ±1,5 мм
• ПИТАНИЕ: 2×ААА
• ГАБАРИТЫ: 100×40×25 | 105×47×27 мм. ВЕС: 0,08 | 0,083 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 1990 | 2990 рублей

Condtrol Smart 20 оборудован двумя кнопками и двустрочным дисплеем с подсветкой. Он позволяет проводить единичные и непрерывные (трекинг) измерения. На дисплей, кроме результатов измерений и кодов ошибок, выводятся единицы измерения (футы или метры), пиктограммы включения лазерного луча и заряда батареи (прилагаемого комплекта батарей достаточно для 5000 замеров). Отсчёт ведётся от нижней поверхности корпуса. Для экономии заряда предусмотрено автоматическое отключение лазера и выключение устройства спустя 30 и 180 секунд после выполнения последнего действия.

Condtrol Smart 40 — более «продвинутое» устройство с трёхстрочным дисплеем и тремя кнопками, способен дополнительно фиксировать максимальное и минимальное замеренное значение, вычислять площади и объёмы, а также катет прямоугольного треугольника по второму катету и гипотенузе (функция «Пифагор»). Прибор можно настроить на проведение замеров от его заднего или переднего торца.

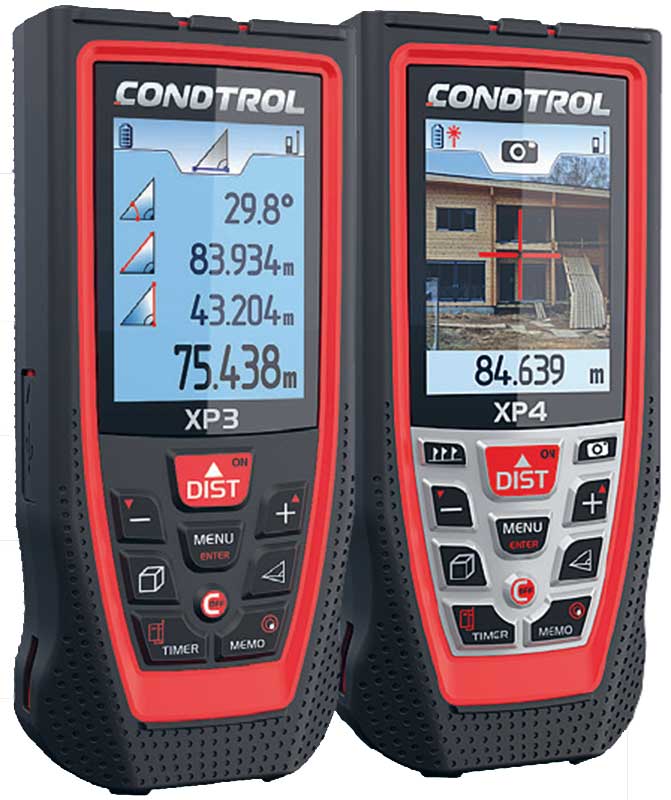

Condtrol XP3 | XP4 | XP4 Pro
Лазерные дальномеры

• ТИП ИНСТРУМЕНТА: профессиональный
• ЛАЗЕР: класс — 2, длина волны — 635 нм, мощность излучения — <1 мВт
• РАБОЧИЙ ДИАПАЗОН: 0,05–100 м; версия Pro — до 150 м
• ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ: ±1,5 мм
• ПИТАНИЕ: аккумуляторы; 3хААА
• ГАБАРИТЫ: 136×59×28 мм. ВЕС: 0,17 кг
• ЦЕНА (на октябрь 2017 года, купить в Москве): 8880 | 14 990 | 16 990 рублей

Дальномеры Condtrol XP3 и XP4 рассчита­ны на работу как в закрытых помещениях, так и на улице. Condtrol XP4 и Condtrol ХР4 Pro оборудованы цифровой камерой с возможностью восьмикратного приближения изображения объекта. Модели оснащены широким набором функций и настроек, свойственных профессиональным измерительным приборам, полноцветным четырёхстрочным дисплеем, встроенной памятью и microUSB-портом для передачи данных и зарядки. Кроме непосредственных измерений, они позволяют складывать и вычитать полученные значения, вычислять площади, объёмы, периметр, отметить значения минимума и максимума, проводить косвенные измерения, в том числе получая данные не только «от лазера», но и от встроенного уклономера. Например, для вычисления катетов прямоугольного треугольника достаточно промерить только гипотенузу, для определения размеров трапеции хватит всего двух замеров, необходимые для расчётов углы «подставятся» автоматически. Имеется функция электронного пузырькового уровня и встроенный таймер. Корпус имеет систему прицеливания, возможность крепления на штатив и откидную скобу, форма которой позволяет промерять расстояния из труднодоступных мест.

Condtrol XP4 Pro может производить замеры дальностью до 150 м, имеет встроенный модуль Bluetooth для передачи данных на компьютер или мобильное устройство.

Автор: Максим Грибоедов

Статья опубликована в выпуске журнала «Инструменты» + «GardenTools» + «Всё для стройки и ремонта» серии «Потребитель» ОСЕНЬ-ЗИМА 2017 (№04’2017)
