Круглопильный станок Belmash TS-250R: доступная точность

Летом 2018 года компания «Белмаш», известная, прежде всего, станками собственного производства, выпускаемыми под брендом Belmash в Могилёве (Республика Беларусь), предложила пользователям очередную новинку: круглопильный станок, в обиходе — «циркулярку», модели Belmash TS‑250R.

В ассортименте компании это далеко не первый станок подобного типа: «Белмаш» выпускает линейку круглопильных станков Belmash CBS, а возможность пиления с помощью диска имеется практически на всех многофункциональных станках Belmash разных серий (универсальных моделях, пригодных для проведения нескольких видов операций). Но у новинки есть одно существенное отличие. Публикуем отзывы.

Все ранее предлагавшиеся универсальные станки Belmash относятся к технике бытового назначения, это довольно лёгкие модели с рабочими столами из трёхмиллиметровой стали. Многофункциональные станки Belmash имеют настольное исполнение, могут устанавливаться на подставку. Круглопильные станки Belmash CBS — напольные, с колёсами и рукоятками для перемещения.

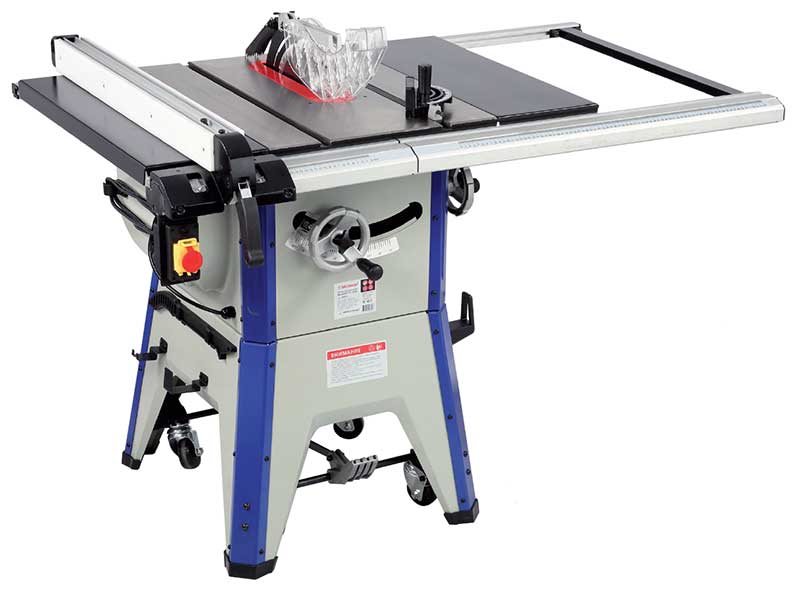

Belmash TS‑250R относится к другой группе техники: это тяжёлая напольная модель с чугунным рабочим столом, предназначенная для «почти стационарной» установки.

Перемещать станок можно, для этого предусмотрен специальный подкатной механизм.

Лёгкие многофункциональные и круглопильные станки Belmash пригодны для домашнего применения или работы «на стройплощадке». Тяжёлые станки с чугунными столами за счёт более надёжной конструкции и минимума вибраций изначально имеют преимущество в точности. Стоят они дороже лёгких бытовых моделей, но и рассчитаны на более долгую эксплуатацию. Место таких «чугунных» станков — в оборудованной деревообрабатывающей мастерской. Конечно, их можно применять и для строительных работ, но для подобного использования они попросту избыточны.

Новинку можно считать «базовой моделью для профессионалов». Для своего класса она стоит недорого, при этом особенности конструкции позволяют обеспечить не только высокую точность, но и быструю переналадку. Это два основных критерия, присущих именно профессиональным станкам. При столярных работах, в частности при изготовлении мебели, точность и возможность быстрой перенастройки оказываются весьма существенными преимуществами.

Belmash TS‑250R
Станок круглопильный

• ПИТАНИЕ: однофазная сеть 230 В (50 Гц)
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 1800 Вт
• ДВИГАТЕЛЬ: асинхронный однофазный с рабочим конден­сатором
• ПИЛЬНЫЙ ДИСК: диаметр — 254 мм; посадочный диаметр — 30 мм
• ЧАСТОТА ВРАЩЕНИЯ: 2800 об/мин
• УГОЛ НАКЛОНА ДИСКА: 0–45° (влево)
• ВЫСОТА ПРОПИЛА (макс.): под углом 90/ 45° — 80/ 55 мм
• ШИРИНА ЗАГОТОВКИ (пиление с параллельным упором справа/ слева, макс.) — 750/ 370 мм
• РАЗМЕРЫ СТОЛОВ: рабочего — 512×685×40 мм, размер паза — 19×9,5 мм; расширительных — 252×685 мм; рабочая высота — 950 мм
• УГЛОВОЙ УПОР: угол поворота — ±60°, материал — чугун
• ГАБАРИТЫ: 1440×1060×1135 мм
• ВЕС: 120 кг
• ЦЕНА (на октябрь 2018 года, купить в Москве): 55 990 рублей

Устройство «в общем»

Модель представляет собой стационарный напольный циркулярный станок с закрытым корпусом, чугунным столом и двумя стальными расширительными секциями. Возможности достаточно широки — пиление вдоль и поперёк волокон, в том числе с наклоном диска, параллельное пиление, пиление под углом, глухое пиление и отбор четверти. В базовый комплект поставки входят параллельный упор, который перемещается по двум направляющим, и чугунный угловой упор.

Станок, хотя и относится к стационарным, может перемещаться пользователем в пределах мастерской, для этого предусмотрен механизм с педалью и «рояльными» колёсами.

Частности

Теперь рассмотрим особенности исполнения более детально. В принципе, чтобы отнести станок к «столярным», достаточно двух его особенностей: «закрытое» исполнение корпуса и чугунный рабочий стол. Основание станка состоит из четырёх стоек, соединён­ных между собой стальными панелями. Для бытовых станков это избыточно — для них важнее сниженный вес, поэтому их каркас облегчён (стойки соединяют поперечинами). Между тем габаритные стальные панели — это не только лишний вес, но и большая устойчивость, снижение вибраций и меньшее «разбалтывание» при долгой эксплуатации. То же самое относится к чугунному рабочему столу. Чугун износостоек, не деформируется, станки с ними точнее, настройки дольше сохраняются после регулировок, да и сбиваются реже.

По бокам к рабочему столу крепятся два расширительных. Нагрузки на них значительно меньше, поэтому они стальные.

Для подъёма и опускания диска, а также изменения угла его наклона используются сходные по конструкции маховики с рукоятками и фиксаторами. «Подъёмный» маховик находится с правой стороны (относительно оператора), «поворотный» — спереди (1). Установки диска в вертикальное положение и под углом в 45 градусов упрощены — в этих точках предусмотрены упоры-ограничители.

Вставка стола — с магнитным удержанием, её уровень относительно стола подстраивается с помощью четырёх регулировочных винтов (2). Для удобства извлечения вставки из стола предусмотрены два отверстия для пальцев.

Расклинивающий нож — «сложный». Он представляет собой плоскую деталь из стали толщиной 2,5 мм и позволяет обеспечить безопасную работу станка в разных режимах. Кроме «разведения» распиливаемых частей заготовки (чтобы не допустить зажатия пильного диска), у него есть ещё одна функция. На верхней части расклинивающего ножа имеются вырезы, которые используются для установки прозрачного защитного кожуха и гребёнки — детали, предотвращающей неконтролируемое движение заготовки «на оператора» при обратном ударе (3). Кожух и гребёнка закрепляются на ноже посредством защёлок, то есть их легко ставить и снимать. «Внутри станка» нож крепится фиксирующей ручкой, в нижней части ножа есть три отверстия для установки стопорного штифта. Соответственно, нож можно поставить в три положения — для сквозной распиловки, для выборки четвертей и для работы с пазовальными дисками (DADO).

Выключатель двигателя располагается спереди, под столом. Конструкция вполне привычная, «станочная»: кнопки включения и выключения под откидывающейся крышкой, для выключения двигателя достаточно нажать на крышку (4). Это распространённое исполнение, гарантирующее возможность экстренного отключения «в одно движение».

Спереди и сзади к рабочему столу крепятся алюминиевые профили — сборные направляющие, состоящие из двух частей каждая. Они используются для установки подвижного параллельного упора, который можно расположить справа или слева относительно диска. С правой стороны направляющие выходят далеко за габариты столов и соединены для жёсткости планкой. «Задняя» направляющая предназначена для поддержки параллельного упора, её использование обеспечивает дополнительную точность позиционирования и отсутствие перекосов. Для удобства настройки расстояния до диска на передней направляющей имеются две шкалы (справа и слева «от диска»), а на опорном кронштейне упора также с двух сторон находятся «окошки» с прозрачными вставками и рисками-указателями на них (5). Выбранное положение упора относительно диска фиксируется зажимным рычагом. Сам упор тоже выполнен из алюминиевого профиля и снабжён фторопластовыми накладками на рабочих поверхностях (фторопласт — весьма твёрдый, износостойкий и при этом «скользкий» пластик).

Чугунный угловой упор перемещается по пазам рабочего стола. Их два — по обе стороны от режущего инструмента. Упор настраивается на угол от 0 до 60 градусов в каждую сторону и имеет довольно сложную конструкцию (6). На его «рабочей» стороне предусмотрены пазы для крепления самодельной «расширительной» планки при обработке габаритных заготовок. Точная установка углов в 0 и 45 градусов в каждую сторону упрощена, эти углы можно подстроить (под шкалой упора есть регулировочные винты с контргайками).

Удобные «мелочи»

Для установки, снятия и замены пильного диска в комплект станка входит специальный ключ. Эти операции выполняются «сверху»: для удобства диск максимально поднимают, затем снимают вставку стола и блокируют шпиндель специальным штифтом. Для хранения съёмных деталей и узлов на корпусе станка с правой стороны предусмотрены места для пильных дисков, ключа, углового и параллельного упоров (7). С левой стороны находятся кронштейны для толкателя (нужен при работе с короткими заготовками), защитного кожуха диска и электрического кабеля (8).

Для подключения к системе пылеудаления имеется кожух с патрубком диаметром 100 мм, он находится между корпусом станка и его основанием. Фактически эта деталь представляет собой пластиковый поддон с цилиндрическим патрубком, направленным вниз. Без подключения пылеотвода опилки просто будут высыпаться под станок. Собрать их оттуда несложно, откатив станок с рабочего места.

Чтобы перевести технику из рабочего в транспортировочное положение, достаточно нажать педаль в нижней её части, соединённую с поворотными колёсами через систему тяг и опор. При возвращении педали в исходное положение станок встаёт «на ножки» основания (9).

Стоит отметить, что на станке имеется множество регулировочных элементов, по­зволяющих провести тонкую настройку положения его узлов и деталей друг относительно друга. При этом настройки достаточно просты. Процессы сборки станка, установки и наладки детально описаны в инструкции по эксплуатации.

Пользователь при необходимости может расширить возможности станка, дополнив его шипорезным устройством Belmash TD51. Оно предназначено для выполнения пазов шипа и позволяет установить заготовку под нужным углом. Устройство подходит для всех круглопильных, а также фрезерных станков со стандартным T‑образным пазом. Внешний вид этого аксессуара показан на фото (10).
