Шлифование по канту. Обзор шлифовальных станков Belmash

Представляем обзор новинок станков для шлифования Belmash. В статье приведены характеристики, описание и отзывы.

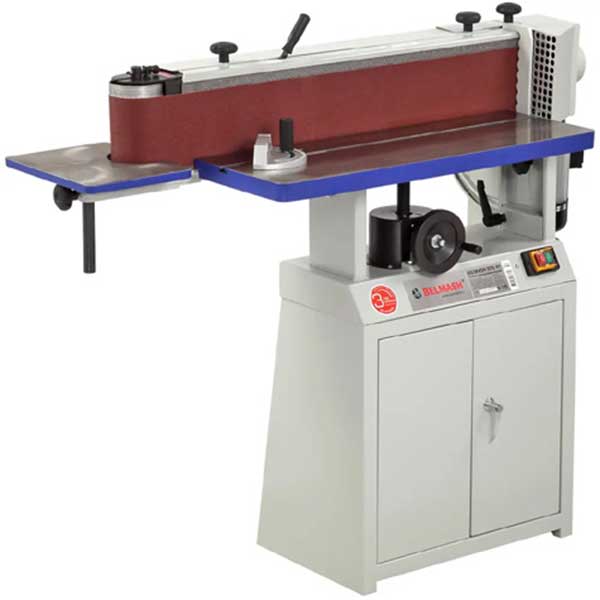

Belmash EOS-91 | EOS-91/380
Станки для шлифования кантов

• ТИП ИНСТРУМЕНТА: профессиональный
• ПИТАНИЕ: однофазная сеть 230 В (50 Гц) | трёхфазная сеть 400 В (50 Гц)
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 2200 Вт
• РАЗМЕР ШЛИФОВАЛЬНОЙ ЛЕНТЫ: 2520Ч150 мм
• СКОРОСТЬ ЛЕНТЫ: 16 м/с
• ЧАСТОТА КОЛЕБАНИЙ: 90 ход/мин
• АМПЛИТУДА КОЛЕБАНИЙ: 12,5 мм
• ВЫСОТА ЗАГОТОВКИ (макс.): 160 мм
• РАЗМЕРЫ РАБОЧИХ СТОЛОВ (ДхШ): основного — 850х300; малого — 300х250 мм
• УГОЛ НАКЛОНА ЛЕНТОЧНОГО УЗЛА: 0–90°
• ДИАМЕТР ПАТРУБКА ПЫЛЕУДАЛЕНИЯ: 100 мм
• ГАБАРИТЫ: 1460х800х1250 мм
• ВЕС: 139 кг
• ЦЕНА (Москва, ноябрь 2020 г.): 79 990 | 79 990 руб.

Станки предназначены для окончательной обработки абразивом поверхностей из древесных материалов и пластика с помощью движущейся шлифовальной ленты. Между собой различаются типом установленного асинхронного двигателя — однофазный или трёхфазный. Привод ленты совершает вращательно-колебательные движения: лента не только «крутится», но и «колеблется» с амплитудой 12,5 мм. Поэтому при ширине ленты 150 мм максимальная высота обработки составляет 160 мм. Это обеспечивает высокое качество и более равномерный износ самой ленты.

Основной рабочий стол снабжён пазом для установки параллельной направляющей или углового упора (входят в комплект). Шлифовальный узел станка включает в себя его привод, дополнительный стол, патрубок пылеудаления и упор-ограничитель, который ставят «поперёк ленты» рядом с патрубком. Вся эта конструкция может наклоняться и фиксироваться под заданным углом относительно рабочего стола. Шлифовальный узел снабжён механизмами быстрого натяжения ленты и настройки её положения на роликах, что позволяет оперативно сменить или отрегулировать ленту, исключить «убегание». Оба рабочих стола выполнены из чугуна. Основной используют для прямолинейных и «выпуклых» поверхностей, дополнительный — для шлифовки вогнутых заготовок (радиус закругления — от 55 мм). Высоту столов относительно ленты можно менять: у основного рабочего стола для этого используют маховик, расположенный под ним, дополнительный стол снабжён стойкой. Фиксируют оба стола завинчивающимися рукоятками.

Особого внимания заслуживает основа­ние станка. Оно полностью закрыто и имеет распашные дверки в передней части. Внутри — полки, что позволяет использовать пространство под станиной для хранения принадлежностей и инструментов.

Belmash DS260-W | DS410-W
Барабанные шлифовальные станки

• ТИП ИНСТРУМЕНТА: профессиональный
• ПИТАНИЕ: однофазная сеть 230 В (50 Гц)
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 1100+80 | 1500+80 Вт
• ЧАСТОТА ВРАЩЕНИЯ БАРАБАНА: 1440 об/мин
• БАРАБАН: Ø 132Ч260 | Ø 132Ч410 мм
• СКОРОСТЬ ПОДАЧИ: 0–3,5 м/мин
• ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ: нет/ 427х245 мм
• ГАБАРИТЫ ЗАГОТОВКИ (макс.): ширина — 250/ 500 | 400/ 800 мм (в один/ два прохода); толщина — 5–80 мм; длина (мин.) — 120 мм
• ДИАМЕТР ПАТРУБКА ПЫЛЕУДАЛЕНИЯ: 100 мм
• ВЫСОТА ТРАНСПОРТЁРА (над уровнем пола): 688 мм
• ГАБАРИТЫ: 950х600х1150 | 1090х1050х1150 мм
• ВЕС: 71 | 80 кг
• ЦЕНА (Москва, ноябрь 2020 г.): 61 990 | 73 990 руб.

Belmash DS560-W | DS560-WB
Барабанные шлифовальные станки

• ТИП ИНСТРУМЕНТА: профессиональный
• ПИТАНИЕ: однофазная сеть 230 В (50 Гц)
• ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 1500+80 Вт
• ЧАСТОТА ВРАЩЕНИЯ БАРАБАНА: 1440 | 0–1800 об/мин
• БАРАБАН: Ø 132Ч560 мм
• СКОРОСТЬ ПОДАЧИ: 0–3,5 м/мин
• ДОПОЛНИТЕЛЬНЫЕ СТОЛЫ: 582х245 мм
• ГАБАРИТЫ ЗАГОТОВКИ (макс.): ширина — 555/ 1110 мм (в один/ два прохода); толщина — 5–80 мм; длина (мин.) — 120 | 160 мм
• ДИАМЕТР ПАТРУБКА ПЫЛЕУДАЛЕНИЯ: 100 мм
• ВЫСОТА ТРАНСПОРТЁРА (над уровнем пола): 688 мм
• ГАБАРИТЫ: 1260х1080х1150 | 1070х1080х1200 мм
• ВЕС: 104 | 119 кг
• ЦЕНА (Москва, ноябрь 2020 г.): 80 990 | 146 990 руб.

Назначение этих станков — получение шлифованных заготовок строго заданной толщи­ны. Шлифование производится вращающимся барабаном с намотанной на него абразивной лентой. Барабан закреплён с одной стороны (консольно), при такой конструкции в два прохода можно обрабатывать заготовки шириной, вдвое превышающей ширину барабана.

У Belmash такие станки представлены сразу четырьмя моделями. Основное различие между Belmash DS260-W, DS410-W и DS560-W — ширина барабана (она указана в названии).

Станки имеют напольное исполнение, поставляются со сборной подставкой, на которой предусмотрены колёсики и откидывающиеся рукоятки для транспортировки на небольшие расстояния (в пределах мастерской). Станина выполнена из чугуна.

Расстояние между барабаном и лентой транспортёра регулируется вращением рукоятки, которая перемещает консольный узел. Установленное значение контролируется по шкале. С «открытой» стороны консольного узла крепится стальная стойка. Назначение стойки — поддержка барабанного узла для снижения нагрузок. При работе с широкими заготовками стойку снимают.

Привод барабана — асинхронный электродвигатель. Для подачи заготовки используется транспортёр с прорезиненной «бесконечной» лентой на нём. Перемещение ленты обеспечивает отдельный коллекторный двигатель мощностью 80 Вт. Частота вращения вала двигателя барабана фиксирована, скорость подачи регулируется в достаточно широких пределах. Выключатель станка и регулятор скорости транспортёра расположены на панели управления, находящейся с правой стороны станины. Сверху шлифовальный блок закрывается крышкой с патрубком для подключения системы пылеудаления. Все модели, кроме «младшей», комплектуются двумя дополнительными стальными столами — подающим и приёмным.

Станок Belmash DS560-WB имеет несколько отличий. На нём установлен асинхронный двигатель с частотным преобразователем, то есть на этой модели имеется возможность регулировки частоты вращения барабана. Кнопки включения-выключения, а также ре­гулятор частоты с дисплеем скомпонованы на основной панели управления. Регулятор скорости транспортёра находится там же, где и у «младших» моделей, то есть на отдельной небольшой панели. Этот станок — стационарный, устанавливается на сварной тумбе с регулируемыми по высоте ножками и внутренним отсеком с дверцей.

Еще одно преимущество данного станка — возможность установки брашировальных валов вместо шлифовального барабана. Предлагается три вида: Belmash GS-BE 560 — лепестковый вал (в качестве ворса используются полоски с абразивом и вставки из сизаля; Belmash BS-BB 560 — вал с ворсом из латунированной стальной проволоки; Belmash BS-BN 560 — вал с ворсом из нейлона с абразивом из карбида кремния. Эти валы в комплект поставки не входят, их приобретают дополнительно.

Российский сайт компании АО «Белмаш» (Belmash): http://belmash.ru

Автор: Максим Грибоедов.

Статья опубликована в объединённом выпуске «Зима 2020/2021» (№4’2020)
журналов «Инструменты» + «Всё для стройки и ремонта» + «GardenTools»
серии «Потребитель».
