Станки Grit by Fein: шлифовальные трансформеры

Немецкая компания Fein присутствует на рынке более 140 лет и занимается выпуском высококачественного оборудования для металообработки. В активе компании — множество патентов и оригинальных разработок, начиная с выпуска в 1895 году первой электрической дрели. Ассортимент выпускаемой продукции чрезвычайно разнообразен и по многим позициям уникален. Большую его часть составляют всевозможные ручные электрические инструменты и аксессуары к ним. Станки стационарного типа представлены модульными конструкциями Grit by Fein, предназначенными для шлифовки поверхностей различной формы.

Базисная часть станков Grit by Fein — ленточно-шлифовальный станок с бесконечной лентой, устанавливаемый обычно на регулируемую опорную стойку (с возможностью подключения пылеотсоса или без таковой). С его помощью можно вручную проводить шлифовку, обдирку, снимать заусенцы, зачищать швы и т. д. Для работ с различного рода сложными поверхностями к этому станку присоединяют дополнительные модули. Процесс сборки или переналадки любого специализированного станка занимает считаные минуты — достаточно присоединить к «базе» соответствующий модуль.

О некоторых «сборках» станков Grit by Fein мы расскажем в этом обзоре. Это далеко не полный список, но цели показать весь ассортимент и не ставится: производство металлоконструкций в каждом случае имеет свои нюансы, для которых реально подобрать подходящие по мощности и производительности станки и комплекты от Fein.

Ещё один важный аргумент в пользу выбора Fein — возможность не просто посмотреть оборудование в демо-зале или офисе, а опробовать его в действии. В России есть три демонстрационных автобуса, предназначенных для показа возможностей техники Fein на выезде, проведения тренингов и презентаций, в том числе прямо у потенциальных заказчиков. Ситуации, когда процесс обновления оборудования и станочного парка на производстве затягивается, не так уж редки: многие компании пытаются выжать последние остатки ресурса из техники, которая давно устарела и неспособна работать с должным качеством. В результате старая техника занимает большие производственные площади и требует серьёзных затрат на обслуживание и оплату труда рабочих и ремонтников. А уж о повышенном потреблении энергии и затраченном на работу времени из-за малой скорости обработки вспоминают ещё реже.

Автобус комплектуется необходимыми видами и комплектами ручного оборудования и станков в зависимости от конкретных демонстрационных целей и пожеланий заказчика. Наглядная демонстрация часто помогает решить вопрос модернизации оборудования и сделать выбор в пользу приобретения техники Fein. Как говорится: «Лучше один раз увидеть…».

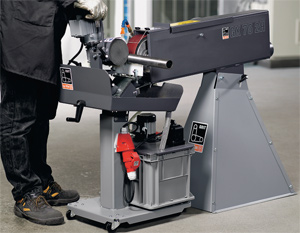

Grit GX 75 2H + GXC
Комплект для бесцентрового шлифования труб и валов

Основа комплекта — базовый двухскоростной ленточно-шлифовальный станок GX 75 2H с шириной ленты 75 мм. Натяжение ленты автоматическое, меньшая скорость шлифовки предпочтительнее при работе с легированными и нержавеющими сталями и сплавами. Вторая часть — модуль для круглого шлифования GXC, установленный на отдельной подкатной платформе, с помощью которого обрабатывают трубы и валы диаметром 10–100 мм. Заготовку устанавливают на направляющую рейку и прижимают к ленте с помощью специального подающего ролика. Скорость подачи — до 2 м/мин, задаётся бесступенчато. Модуль комплектуется опорными рейками из различных материалов: для поддержки грубых заготовок со следами коррозии и окалины применяют латунные, нейлоновые удобнее для финишной обработки и мокрого шлифования. Кстати, для «мокрой» шлифовки станок дооснащают смазочно-охлаждающим модулем Grit GXW с замкнутым циклом подачи жидкости, который ставится прямо на основание подкатного модуля.

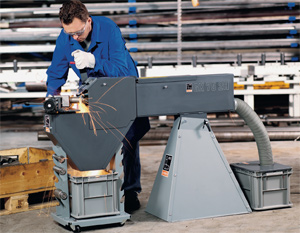

Grit GX 75 2H + GXR
Комплект для выборки закруглений

Назначение — расшлифовка внутренних закруглений на различных заготовках круглого и квадратного сечения, плоских и профильных материалах. Станок незаменим для точной подгонки друг к другу различных труб. К примеру, при изготовлении и монтаже трубопроводов, поручней или ограждений элементы нужно соединять под различными углами, и профиль сопряжения имеет очень сложную форму, подогнать её вручную практически нереально. В этом случае станок обеспечивает точное внутреннее шлифование заготовок под углами 30–90°.

Для подготовки комплекта к работе базовый станок соединяют с подкатным модулем GXR для выборки закруглений. Вместо штатной ленты длиной 2000 мм устанавливают ленту 75Ч2250 мм, опирающуюся на сменный контактный ролик необходимого диаметра. Контактные ролики на шарикоподшипниках подбирают в зависимости от диаметра обрабатываемой поверхности.

Сортамент доступных роликов для шлифования диаметром 16–75 мм насчитывает более 70 разновидностей с минимальным шагом диаметров 1 мм, а для наиболее ходовых размеров шаг ещё меньше. Заготовку фиксируют в быстрозажимные тиски с губками из легированной стали, установленными на поворотных поперечных салазках, легко и точно настраиваемых на нужный угол. Конструкция тисков позволяет надёжно закрепить профили круглого и квадратного сечения поперечным размером до 75 мм. Для серийного производства одинаковых заготовок на тиски можно установить ограничитель глубины.

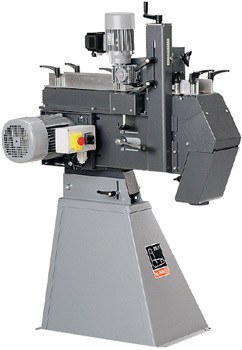

Grit GI 150 2H + GIL
Станок для продольного плоского шлифования

В условиях производства часто возникает потребность в шлифовке плоских материалов прямоугольного сечения, полос и аналогичных заготовок. Для этой работы используется модуль плоского шлифования GIL, устанавливаемый на более мощный (по сравнению с GX 75) базовый станок GI 150 с шириной ленты 150 мм, который, в свою очередь, можно установить на одной из двух разновидностей опорных стоек (со встроенным вытяжным устройством — пылеотсосом или без такового). Увеличение мощности не случайно: ведь и нагрузки при плоском шлифовании выше, а максимальная ширина заготовки определяется в первую очередь шириной ленты.

В этом обзоре рассматривается двухскоростная модификация базового станка с индексом 2H. На него также можно установить модуль для шлифовки закруглений GIR и бесцентровой шлифовальный модуль GIC, отличающиеся от рассмотренных ранее большими размерами обрабатываемых деталей (сечение до 150 и 130 мм соответственно).

Модуль плоского шлифования используют для прижатия заготовки к ленте и крепят на станок сверху. Его конструкция позволяет шлифовать материал поперечным размером до 100Ч120 мм, а также тонкие заготовки в положении «стоймя». Важное отличие станка от аналогов — механизм автоматизированной подачи с помощью небольшого электродвигателя мощностью 180 Вт. В качестве дополнительной опции модуль комплектуют поворотным шарниром, что ещё более упрощает перенастройку и к тому же экономит производственную площадь.

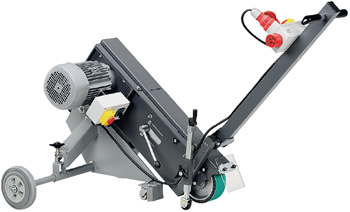

Grit GI 75 2H + GIМ
Мобильная шлифовальная установка

Есть ещё одно направление, для которого стационарный станок не подходит. Речь идёт, разумеется, об обработке крупногабаритных поверхностей, зачистке листов металла и напольных сварных швов на них (например, в судостроении или обработке литейных форм для бетонных элементов) — в общем, о тех случаях, когда поднести заготовку к станку не удастся. Для таких целей требуется мобильный аппарат, который можно «прокатать» по листу или металлоконструкции.

Для решения этой задачи базовый станок комплектуют мобильной тележкой Grit GIМ с двухколёсной опорой и рукояткой для перемещения. С тележкой GIМ используют один из четырёх ленточных шлифовальных станков Grit серии GI, одно- или двухскоростных, с шириной ленты 75 или 150 мм.

Положение рукояток настраивается в зависимости от роста оператора, также предусмотрен ограничитель глубины шлифовки. В такой комплектации работа становится простой и неутомительной: «проехался» по листу — и сразу получил чистую и ровную полосу, несколько проходов — и поверхность сияет. Если нужно обработать сварной шов, настраивают ограничитель глубины, и шов зашлифовывается с минимальными затратами труда.

ООО «Файн Электроверкцойге»
Москва, ул. Годовикова, д. 9, стр. 2
Тел.: +7 (495) 660-9123. Факс: +7 (495) 660-9124
E-mail: info@fein.ru
Сайт: www.fein.ru

Автор: Максим ГРИБОЕДОВ

Статья опубликована в выпуске журнала «Инструменты» серии «Потребитель» №11’2011
