Репортаж о заводе Gnutti Cirillo в Одоло (Италия, апрель 2017 г.). Нарезка, штамповка, снятие облоя, дробеструйная обработка

4333

В апреле 2017 года представители журнала «Потребитель. Всё для стройки и ремонта» посетили заводы Tiemme и Gnutti Cirillo, расположенные в Италии неподалёку от города Брешиа (Brescia). Предлагаем вашему вниманию эксклюзивные репортажи.


!!! Данная статья — одна из четырёх, подготовленных по итогам нашего «брешианского» тура. Другие доступны по следующим ссылкам:


Фабрика Gnutti Cirillo в Одоло (Odolo)

В отличие от Лумедзане (см. здесь), где в силу исторических причин нет свободного места и развивать производство можно только по «вертикали» (то есть наращивая количество этажей), в Одоло таких ограничений пока нет. Здешняя фабрика Gnutti Cirillo имеет производственную площадь 30 000 м2.

Tiemme Gnutti Cirillo Odolo Italy Одоло Италия латунь фабрика завод нарезка штамповка снятие облоя дробеструйная обработка

Фабрика Gnutti Cirillo в Одоло (Италия)

При этом надо отметить, что и тут, в окрестностях Одоло (в предгорьях Альп), металл обрабатывают на протяжении многих веков. Всё логично: шахты по его добыче расположены неподалёку в долине, а также есть быстрые реки и густые леса для получения соответственно энергии и огня. Местные жители шутят, что у них в крови много железа.

К слову, именно здесь в самом начале XVI века зародился бизнес семьи Беретта (Beretta). Сейчас это знаменитый на весь мир итальянский бренд оружия, прежде всего, огнестрельного. А начиналось всё, естественно, с холодного — найдены документы, свидетельствующие о поставках семьёй Беретта шпаг и рапир венецианским купцам в 1500 году.

Запуск предприятия Gnutti Cirillo в Одоло состоялся в 2000 году, то есть оно по промышленным меркам совсем «молодое» и, как следствие, современное – всё оборудование новое.

«Это наша жемчужина!» – так оценил его сопровождающий нас Альберто Гнутти.

Тем не менее завод постоянно развивается. Так, недавно были приобретены два новейших пресса и три обрабатывающих центра (или «трансфера»). Сейчас идёт перестройка конференц-зала, фабричной столовой, раздевалок и мест для отдыха – чтобы сделать их удобнее.

Специализация этой фабрики – первичные операции:

  • нарезка латунных прутов,
  • штамповка,
  • снятие облоя,
  • пескоструйная (или дробеструйная) обработка.

На выходе получаются «полуфабрикаты», которые дальше отправляются либо на завод Tiemme в Кастеньято (если речь идёт о продукции Tiemme), либо на завод Gnutti Cirillo в Лумедзане (главным образом OEM-контракты).

Tiemme Gnutti Cirillo Odolo Italy Одоло Италия латунь латунные прутки фабрика завод Brescia БрешиаСклад сырья

Сырьём для предприятия в Одоло служит цветмет и, прежде всего, латунь разных марок (например, CW617N), в том числе без свинца. Металл по большей части местный (на фото справа – от брешианского производителя S.A. Eredi Gnutti Metalli S.p.A.), но есть и небольшая доля немецкого.

Таким образом, для большинства изделий их производственный путь начинается с латунных прутков. Для них отведён отдельный склад.

Tiemme Gnutti Cirillo Odolo Italy Одоло Италия латунь латунные прутки фабрика завод сырье склад

Tiemme Gnutti Cirillo Odolo Italy Одоло Италия латунь латунные прутки фабрика завод сырьеКроме того, рядом со станками всегда есть небольшой запас сырья нужного диаметра.

Прутки больших диаметров сначала поступают в отрезные машины, а потом – уже в виде нарезанных «цилиндриков» – на участок графитирования и в прессы. Сырьё маленьких типоразмеров и отрезается, и штампуется в автоматах Hatebur.

Цех универсальных автоматов Hatebur

Для производства небольших деталей, например заготовок для гаек, применяются универсальные высокоскоростные швейцарские установки Hatebur (в области промышленной металлообработки этот бренд давно стал именем нарицательным, примерно как Xerox в копировании).

В Одоло работает пять «Хатебуров». Их скорость – около трёх деталей в секунду (или 10 тысяч в час).

Hatebur – это «горячая» комбинация отрезного станка по металлу и пресса, то есть эти машины и режут, и штампуют. Латунные прутки по очереди автоматически подаются в «недра» установки, где нагреваются до нужной температуры (обычно 768 градусов), обрезаются и штампуются.

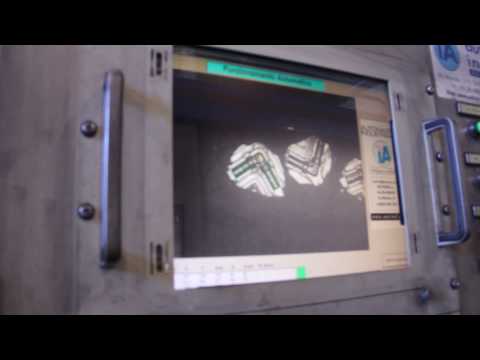

Gnutti Cirillo Tiemme Hatebur дисплей сенсорный контрольный цех завод фабрика Odolo Italy Одоло ИталияПроцесс полностью автоматический, его ход и параметры отображаются на сенсорном дисплее: номер заказа, количество и длительность остановок, средняя продолжительность цикла (или время производства одного изделия, в данном случае 0,36 с), число выпущенных деталей и т. д. При необходимости отсюда же можно провести дополнительный контроль качества.

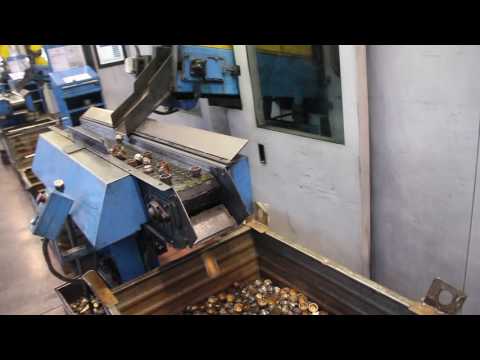

На выходе детали сначала попадают в контрольный контейнер, где проходят обязательный визуальный осмотр. Дальше рабочий открывает задвижку и изделия оказываются в главной ёмкости.

Gnutti Cirillo Tiemme Hatebur оснастка перенастройка цех фабрика завод Odolo Italy Одоло ИталияВ пределах допустимых типоразмеров изделий установки «Хатебур» универсальны – при необходимости их перенастраивают на другие детали. Разумеется, при этом меняют и оснастку (см. фото справа).

Цех обрезки

Сюда на холодную обрезку попадают латунные прутки больших диаметров.

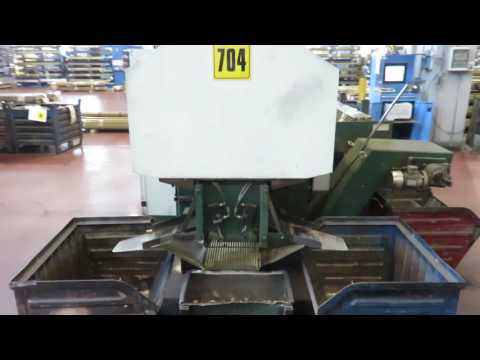

Каждая отрезная машина работает автоматически. В её приёмное устройство с помощью вилочных погрузчиков загружают «связку» прутков нужного вида латуни и диаметра (на складе оператор ориентируется по бар-коду, прикреплённому к каждому «мотку»). Аппарат сам берёт стержни по одному и нарезает на одинаковые «цилиндрики», подчиняясь заложенной программе и контролируя детали на выходе по весу.

Участок графитирования

Перед горячей штамповкой крупные заготовки попадают на этот промежуточный участок. Детали покрывают графитом, чтобы сделать их более гладкими и тем самым уменьшить трение при штамповке.

Здесь работают три одинаковые машины. Они оборудованы барабаном, в который закладывают детали (после обрезки) и засыпают графит. При запуске барабан начинает вращаться, графит распыляется и наносится на поверхность заготовок. Управляют процессом и контролируют его прохождение с компьютера, при этом все данные выводятся на один общий экран.

Цех горячей штамповки

Здесь сосредоточено 37 (!) пресс-автоматов, расположенных в порядке увеличения мощности: от 270 до 2700 тонн. Они способны штамповать изделия массой от 11 г до 42 кг. На фото – только одна из «улиц» данного цеха (с разных сторон), где находятся самые «маленькие» машины.

Состав пресса нам продемонстрировали на примере аппарата, изготавливающего заготовку для одного из видов фитингов:

  • компьютер, управляющий всем процессом,
  • печь, нагревающая деталь (в данном случае до 679 градусов),
  • пресс, штампующий из неё заданное изделие,

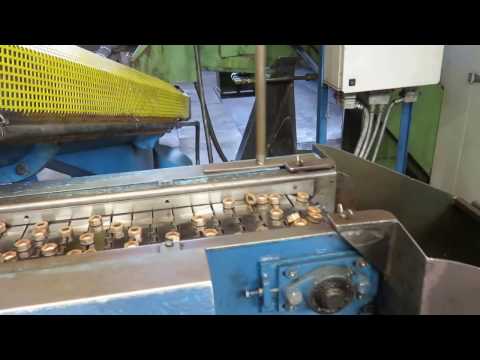

  • система автоподачи.

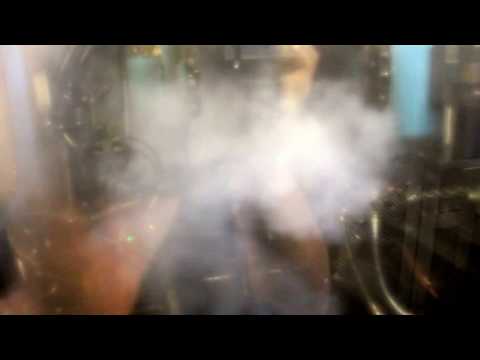

То же самое с помощью трёх видеороликов:

На второй «улице» цеха стоят более мощные прессы. Их возможности шире – например, они способны одним ударом штамповать целый коллектор.

Для особо «требовательных» изделий, которым противопоказаны любые падения, даже с небольшой высоты ленты транспортёра, пресс может быть дооснащён на выходе роботизированным манипулятором. Нам показали одну такую машину, которая в тот момент штамповала какой-то элемент акваланга.

Подобные заготовки, само собой, проходят ещё и особо тщательный визуальный контроль.

Пример большой и тяжёлой детали (35 кг). Здесь тоже более чем уместно применение роботов-манипуляторов.

Gnutti Cirillo Tiemme Италия пресс штамповка завод фабрика Odolo Italy ОдолоGnutti Cirillo Tiemme Италия пресс штамповка завод фабрика Odolo Italy Одоло

Gnutti Cirillo Tiemme Италия пресс штамповка завод фабрика Odolo Italy Одоло

Перед началом штамповки необходимо в течение двух часов нагревать пресс-форму. Нам показали машину, находящуюся в таком состоянии.

Вдоль больших прессов деловито снуют роботизированные погрузчики, то есть без водителя.

Цех снятия облоя

Следующий этап обработки после штамповки – снятие облоя. Для решения этой задачи цех оборудован 22 машинами.

Всё необходимое (матрицы и оснастка, или «мамы» и «папы») ждут своей очереди в многоуровневом автоматизированном хранилище.

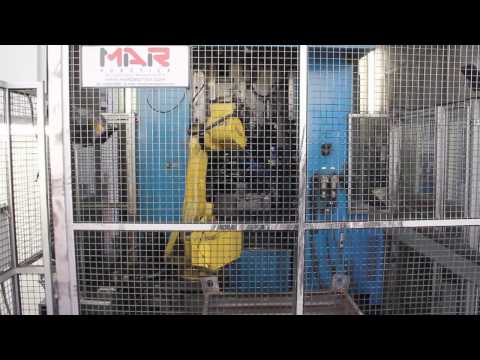

Машины в этом цехе снабжены роботизированными манипуляторами.

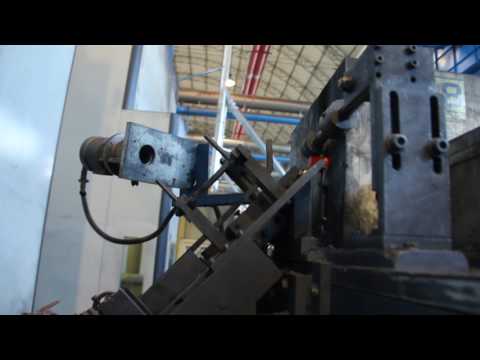

Они ориентируются на своё «зрение», точнее, на показания встроенного оптического датчика, которые отображаются на дисплее.

Взяв деталь, «рука» кладёт её в матрицу-«маму», а дальше станок с помощью «папы» выдавливает изделие, отделяя его от облоя.

Цех дробеструйной обработки

В большинстве случаев применяют одну из шести барабанных дробеструйных (или пескоструйных) машин.

Они отличаются друг от друга объёмом барабана и другими параметрами, но принцип действия у них одинаковый и чем-то напоминает стиральную машину: заготовки и стальная дробь (её ещё называют «песком») вращаются вместе внутри станка. При их взаимодействии происходит шлифовка поверхностей деталей.

Gnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка барабанные машины завод фабрика Odolo Italy ОдолоGnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка барабанные машины завод фабрика Odolo Italy Одоло

Gnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка барабанные машины завод фабрика Odolo Italy Одоло

Gnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка барабанные машины завод фабрика Odolo Italy ОдолоGnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка барабанные машины завод фабрика Odolo Italy Одоло

Выход продукции из «недр» дробейструйного аппарата – это прямо «водопад» какой-то!

Gnutti Cirillo Tiemme Италия пескоструйная дробеструйная обработка фабрика завод Odolo Italy ОдолоЕсли по каким-то причинам (в том числе по требованиям заказчика) изделиям противопоказана «тряска» в барабанной машине, используют другие станки. Здесь заготовки закрепляют на специальных стойках и помещают их внутрь. Таким образом, во время обработки движется только стальная дробь. Данный метод, конечно же, менее производительный, зато более щадящий.

«Горячий» склад

Поскольку предприятие Gnutti Cirillo в Одоло выпускает «полуфабрикаты», которые превращаются в готовые изделия на заводах Группы в Лумедзане или Кастеньято, склада в общепринятом понимании здесь нет, а есть места оперативного хранения, которые можно назвать «горячим складом».

Gnutti Cirillo Tiemme Италия хранилище продукции склад завод фабрика Odolo Italy ОдолоГрузовики постоянно «опустошают» его, увозя контейнеры в Лумедзане или Кастеньято.

Защита окружающей среды

В силу своей «молодости», предприятие Gnutti Cirillo в Одоло «по определению» удовлетворяет всем экологическим требованиям. Оно оборудовано многоступенчатой системой фильтрации, так что выбросы в окружающую среду гораздо ниже допустимого минимума. Впрочем, сказанное в полной мере относится и к другим производственным площадкам Группы.

Gnutti Cirillo Tiemme Италия латунный песок отходы производство фабрика завод Odolo Italy ОдолоПомимо этого, фабрика в Одоло активно участвует в схеме переработки отходов. В частности, латунный песок, который обильно образуется после «дробеструйки», сдаётся поставщикам латуни.


Другие фабрики Группы Gnutti Cirillo

На этом наше знакомство с фабрикой Gnutti Cirillo в Одоло закончилось и мы отправились на вторую производственную площадку Группы — в Лумедзане. Если Вы хотите последовать за нами — воспользуйтесь ссылками:


ПОЛЕЗНЫЕ ССЫЛКИ:


Спасибо за внимание!

Автор репортажа: Андрей Зборовский.

Редакция журнала «Потребитель. Всё для стройки и ремонта»
и сайта www.master-forum.ru
благодарит компанию Tiemme и лично Маттео Фоглиата
за приглашение и организацию поездки.

Апрель 2017 г.

Самое читаемое за месяц
